Новые импульсные DC-DC преобразователи N78xx от MEAN WELL – миниатюрность и эффективность

Линейные стабилизаторы серий 78xx и 79xx давно зарекомендовали себя как удобный, простой и надежный способ получить различные пониженные напряжения. Однако с увеличением разницы между входным и выходным напряжениями эффективность линейных стабилизаторов падает, а проблема отвода тепла растет. С импульсными преобразователями эффективность оказывается выше. Компания MEAN WELL предлагает серию неизолированных преобразователей N78, конструктив которых позволяет заменить компоненты линейных серий 78xx и 79xx в корпусах TO-220 практически без изменений в существующих проектах, а в новых сэкономить занимаемые объем и площадь за счет отсутствия радиатора, поскольку импульсные преобразователи N78 в нем не нуждаются.

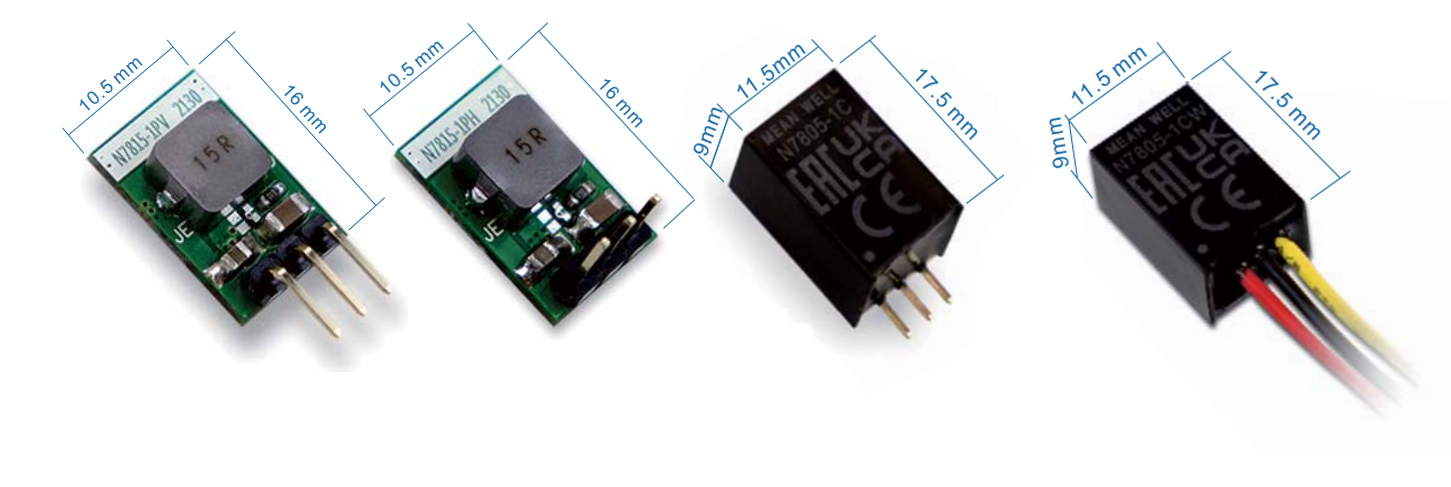

Рис. 1. Внешний вид, исполнение и габариты преобразователей серии N78

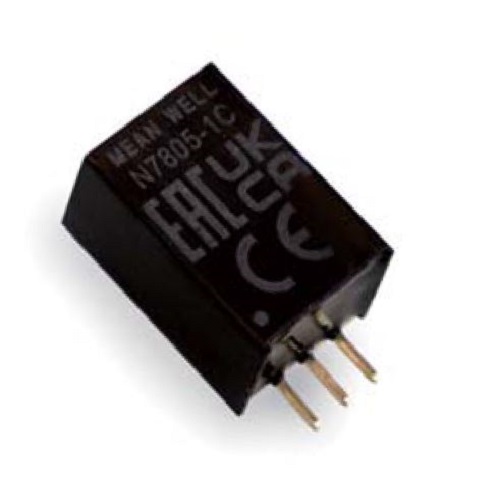

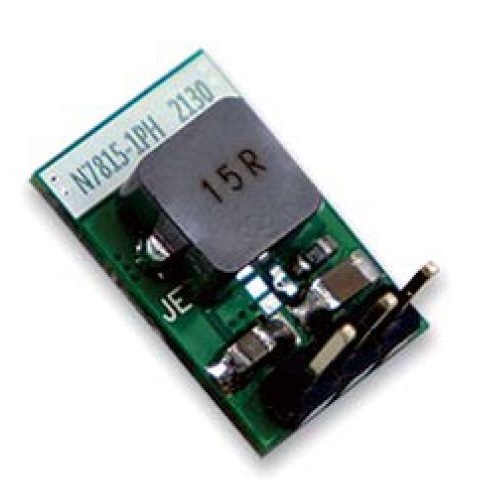

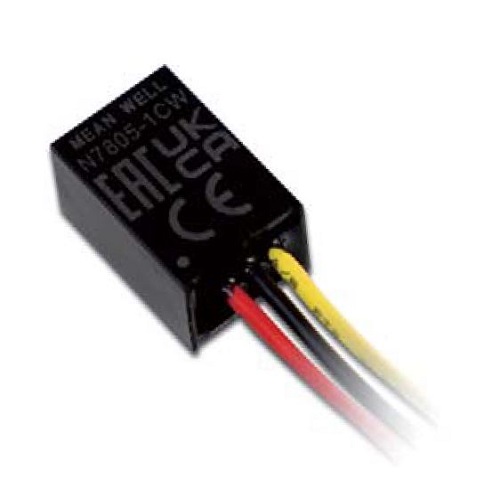

На рис. 1 показаны четыре варианта исполнения импульсных стабилизаторов N78 типоразмера SIP-3: открытые (максимальная толщина 7.5 мм) с прямыми (маркировка «PV») и угловыми (маркировка «PH») выводами и залитые компаундом с прямыми выводами («C») и выводами в виде проводов («CW») длиной 105±10 мм.

Основные характеристики и особенности серии N78:

• Максимальное входное напряжение: 36 В DC;
• Максимальное импульсное входное напряжение: 40 В (в течение 100 мс);
• Выходной ток: 1 А;
• Варианты выходного напряжения, В:
  • Положительного: 3.3; 5; 9; 12; 15;
  • Отрицательного: -5; -12; -15;
• Частота преобразования: 500 кГц;
• Точность выходного напряжения: ±3%;
• Размах пульсаций: не более 100 мВ;
• КПД: 88…96%;
• Перегрузка по току: 200…300%;
• Защита от перегрева, короткого замыкания и перегрузки с автоматическим восстановлением;
• Диапазон рабочих температур:
  • При нагрузке 100%: -40…71 °С;
  • При нагрузке 70%: -40…85 °С;
• Отсутствие необходимости внешних компонентов для соответствия EN55032 класса B

Для получения отрицательного напряжения достаточно поменять местами выводы 2 и 3. Таким образом, использование одной и той же модели N78 (на 5, 12 или 15 В) позволяет легко получить двухполярное питание (рис. 2).

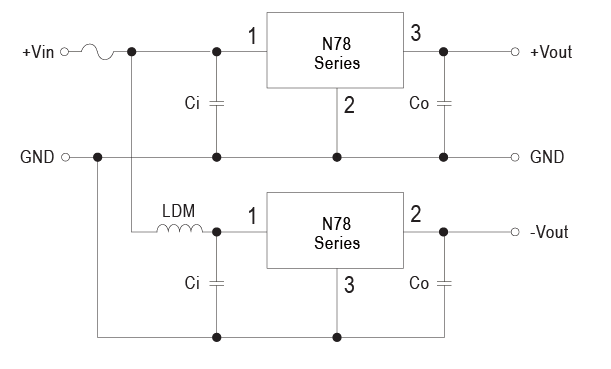

Рис. 2. Двухполярный стабилизированный источник питания с использованием N78

Как и линейные, импульсные стабилизаторы требуют установки конденсаторов на входе и выходе. Рекомендуемые значения емкости конденсаторов: 10 мкФ для входного (Ci) и 22 мкФ для выходного (Co).

При заказе стабилизаторов серии N78 поможет расшифровка наименования (рис. 3).


Рис. 3. Маркировка серии N78 производства MEAN WELL

Импульсные DC-DC преобразователи N78 предназначены для эксплуатации во множестве электронных устройств различных областей применения, в которых требуется простая и эффективная стабилизация напряжения.
