Улучшенная версия зарубежных DC/DC-преобразователей NSR10A01 от Novosense

В ДКО Электронщик можно приобрести более усовершенствованный вариант западных контроллеров — преобразователь напряжения NSR10A01 производства компании Novosense, который работает с напряжением, составляющим 100 В постоянного тока.

SR10A01 — это прогрессивная версия моделей xM5007MM, xM5008MM и xM5009MM известного зарубежного бренда, сравнение с которыми представлено в таблице 1. Эти микросхемы имеют аналогичное назначение и похожие назначения выводов.

NSR10A01 обладает всеми характеристиками, которые необходимы для создания бюджетного и результативного устройства, понижающего и стабилизирующего напряжение. Этот асинхронный преобразователь постоянного тока может работать с входным напряжением 9…100 В, способен выдавать ток до 0.5 А и выпускается в форм-факторе MSOP8.

Микросхема NSR10A01 работает в режиме адаптивного управления с константной длительностью импульса (Adaptive Constant-on-Time Control, ACOT). Этот прием позволяет убрать компенсацию в регулировании, что делает проектирование более простым и снижает количество необходимой внешней обвязки. Длительность импульса открытия tON регулируется внешним резистором RON (рис. 1). В стандартном процессе время включения остается постоянным, а на его значение влияет только величина напряжения на входе VIN и резистора RON.

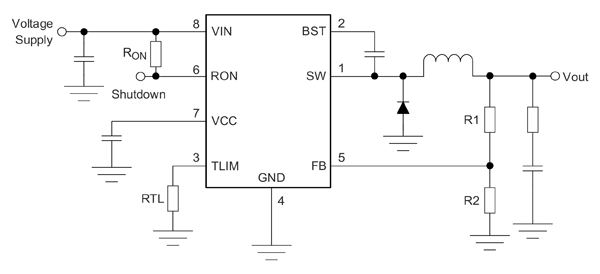

Рис. 1. Стандартная схема подключения NSR10A01

В процессе переключения преобразователь ограничивает максимальный ток в 725 мА. Период отключения настраивается внешним сопротивлением, которое подключается к выводу TLIM.

NSR10A01 способен работать в широком температурном диапазоне, что позволяет использовать его в разнообразных устройствах, среди которых: легкий электротранспорт, инверторы солнечных батарей, электроинструменты, а также системы телекоммуникаций на 48 В и другие подобные устройства.

Ключевые характеристики:

• Предел напряжения на входе: 9…100 В;
• Максимальный ток переключения: 725 мА;
• КПД: до 95% (при входном напряжении 15 В и выходном 10 В);
• Потребление:
  • В рабочем режиме: 100 мкА;
  • В режиме отключения: 6 мкА;
• Силовой МОП-транзистор с сопротивлением канала 500 мОм;
• Внешнее управление периодом включения с возможностью регулировки;
• Опорное напряжение VREF: 2.5 В с точностью 2%;
• Возможность регулировки ограничения тока и периода отключения;
• Защита от высокого напряжения (OVP), перегрева (OTP) и отключение при низком напряжении (UVLO) с самовосстановлением.

Порядок выводов показан на рис. 2.

Рис. 2. Назначение выводов NSR10A01

Расшифровка выводов NSR10A01:

• SW – соединение с индуктивностью;
• BST – подключение бустрепного конденсатора (рекомендуемое значение: 10 нФ и выше);
• TLIM – вывод программирования времени выключения при достижении ограничения тока. Резистор между этим выводом и GND определяет изменение времени выключения вместе с напряжением на выводе FB за цикл в режиме ограничения тока;
• GND – общий проводник;
• FB – соединение с делителем для регулирования значения напряжения на выходе;
• RON – регулирование периода включения, связанного с напряжением на выходе (VIN). В случае понижения напряжения на выводе до 0.7 В преобразователь выключается;
• VCC – 7-вольтовый выход интегрированного стабилизатора LDO;
• VIN – питание преобразователя.

Преобразователь NSR10A01 — это улучшенная версия высоковольтных контроллеров, которые выпускает западный производитель. Как видно из таблицы 1, разработка из КНР имеет более широкие пределы входного напряжения. Кроме того, она потребляет значительно меньше энергии как в рабочем, так и в выключенном состоянии (в этом случае его значение меньше более чем на один порядок).

Таблица 1. Сопоставление характеристик NSR10A01 с изделиями западных брендов

Просмотреть подробные технические характеристиками преобразователя можно на странице каталога, где вы найдете информацию о модели NSR10A01-DMSR.
