Энергосбережение с двунаправленным источником питания MEAN WELL BIC-2200

Применение различных технологий аккумулирования и рекуперации энергии позволяет сэкономить ресурсы, обеспечить большее время работы автономных систем и снизить выбросы на производство электроэнергии, что в свою очередь способствует защите окружающей среды. Это особенно актуально в современном мире, когда энергоэффективность и экологичность становятся ключевыми приоритетами. Например, на городском и железнодорожном электротранспорте применение рекуперации при торможении по разным оценкам возвращает в сеть или расходует на другие нужды 7…63% тяговой энергии, в зависимости от характера движения. Такие решения существуют давно, однако развитие электроники постоянно предлагает новые, более эффективные варианты. Один из них - источник питания (ИП), способный изменить направление преобразования, когда на выходе появляется избыточная энергия от нагрузки или альтернативного источника, и вернуть ее в сеть другим потребителям. Такой преобразователь упрощает построение гибридных энергосетей (рис. 1) и повышает их эффективность.

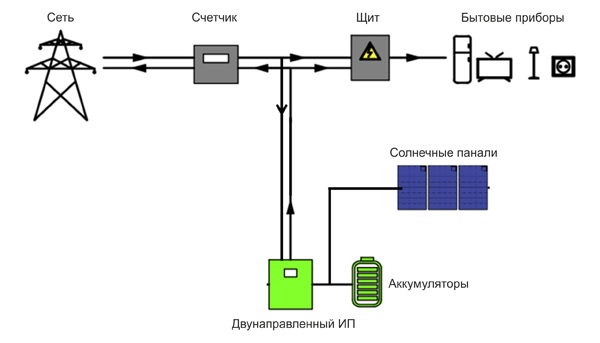

Рис. 1. Пример построения гибридной энергосети с двунаправленным ИП

Такое инновационное решение предлагает MEAN WELL - известный разработчик и производитель высококачественных ИП. На рис. 2 представлено изображение и элементы управления двунаправленных преобразователей серии BIC-2200, которые предлагаются с выходными напряжениями постоянного тока 12, 24, 48 и 96 В и мощностью до 2.2 кВт (таблица 1).

Таблица 1. Мощность и значение постоянного тока ИП серии BIC-2200

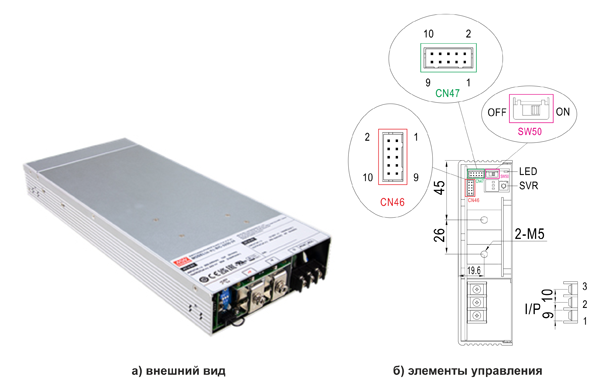

Рис. 2. AC/DC-DC/AC-преобразователь серии BIC-2200

Основные особенности BIC-2200

ИП этой серии имеют входное и выходное напряжение переменного тока 180…264 В, частоту 47…63 Гц, коэффициент мощности при полной нагрузке до 0.99. КПД преобразования составляет 90...93%, в зависимости от модели. Выходное напряжение постоянного тока подстраивается в достаточно широких пределах (таблица 2), входное допускается в аналогичных диапазонах, но полная мощность достигается при значении не менее номинального.

Таблица 2. Диапазоны напряжения постоянного тока BIC-2200

Смена направления преобразования занимает всего 1 мс. Это на порядок меньше, чем обеспечивают некоторые классические системы бесперебойного питания, и совершенно не отразится на работе большинства видов нагрузки.

Охлаждение активное, выполняемое посредством вытягивающих вентиляторов в передней части корпуса, мощность воздушного потока зависит от температуры.

BIC-2200 допускает параллельное соединение до 9 устройств, что увеличивает общую мощность системы до 19.8 кВт. Корпус высотой 1U (330х140х41 мм) может быть встроен в 19-дюймовую стойку. Для контроля нескольких ИП существует специальный модуль CMU2 (рис. 3) с сенсорным экраном.

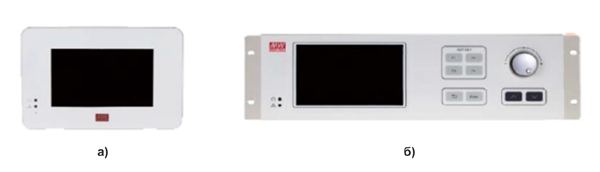

Рис. 3. Варианты исполнения CMU2x

Параллельное включение допускает использование преобразователей в трехфазной 4-проводной сети. Чтобы избежать дисбаланса распределения тока, изделия желательно равномерно разместить по фазам (рис. 4).

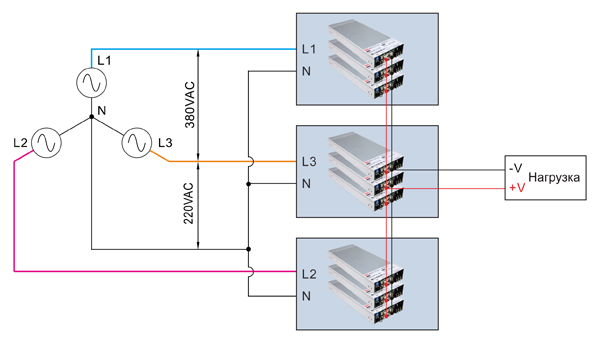

Рис. 4. Работа параллельно включенных ИП BIC-2200 в трехфазной сети

Ограничение пускового тока осуществляется термистором (до значения 35 А). Для исключения его перегрева не следует включать ИП в первичную сеть более одного раза в 10 с.

Визуальный контроль состояния ИП обеспечивается цветом и характером свечения светодиода.

Управление преобразователем может осуществляться дистанционно через разъем CN46. Опционально BIC-2200 может быть оснащен интерфейсом шины CAN, что расширяет возможности мониторинга состояния и управления, например, позволяет выполнять подстройку точного выходного напряжения, которое в ином случае устанавливается встроенным потенциометром «SVR», а также программировать режим работы с аккумуляторной батареей, учитывая состояние заряда АКБ (по умолчанию установлен режим автоматического определения направления, вычисляемый через отношение уставленного значения выходного напряжения к реальному напряжению нагрузки).

Имеется комплекс защит от короткого замыкания, перегрузки, перегрева, перенапряжения на выходе и секционирующая защита (ГОСТ Р 57228-2016).

Источники питания BIC-2200-24/48/96 работоспособны при температуре окружающей среды -30...70°C при 50% выходной мощности и -30…45°C при 100%. Диапазон температуры при полной нагрузке для BIC-2200-12 несколько меньше: -30...40°C. Гарантийный срок при соблюдении условий эксплуатации составляет 5 лет.
