Новые DFSTN- и OLED-дисплеи E-Shine доступны к заказу

Китайская компания E-shine Display - надежный производитель широкого ассортимента качественных жидкокристаллических и OLED-индикаторов, в том числе аналогов других известных брендов. Также компания выпускает дисплеи по индивидуальным проектам заказчика. ДКО Электронщик предлагает четыре новых графических (128х64) монохромных дисплея E-Shine:

• EO12864D-YCD и EO12864D3-YBD (OLED, таблица 1);
• EY12864C1-FSW-FBW и EY12864C2-FSW-FBW (LCD DFSTN, таблица 2).

Разница в технологиях исполнения определяет различия в характеристиках, стоимости и условиях эксплуатации. Дисплеи на основе органических светодиодов более дорогие, чем DFSTN, но выдерживают отрицательные температуры до -40°C, имеют лучшую контрастность и максимальные углы обзора с любого направления.

Предлагаемые дисплеи изготовлены по технологии COG (Chip On Glass, микросхема на стекле). В качестве контроллеров использованы популярные модели SSD1309 и ST7565 с возможностью подключения к хосту через любой тип интерфейса: параллельный или последовательный. Отображение информации у всех четырех дисплеев одинаково: светлое изображение (желтое у OLED и белое у DFSTN) на темном фоне.

Таблица 1. OLED-дисплеи E-Shine

Параметры	EO12864D-YCD	EO12864D3-YBD

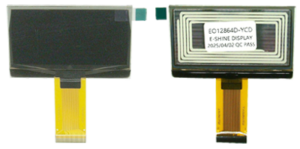

Внешний вид
Диагональ, дюйм/габариты, мм	2.42/ 60.5×37×1.8
Разрешение матрицы, точек	128×64
Цвет пикселей	Желтый
Напряжение питания контроллера/OLED-матрицы, В	1.65…3.3/12…13
Ток потребления (светятся все пиксели), мА	43
Контроллер и интерфейс	SSD1309, параллельный 6800/8080, последовательный SPI, I2C
Шлейф	31 контакт, для разъема, 36×16 мм	31 контакт, под пайку, 18.6×32 мм
Рабочая температура, °C	-40…70

Таблица 2. DFSTN-дисплеи E-Shine

Параметры	EY12864C1-FSW-FBW	EY12864C2-FSW-FBW

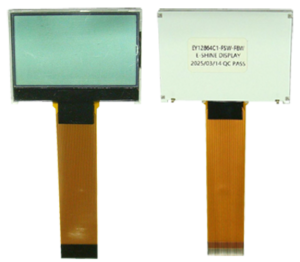

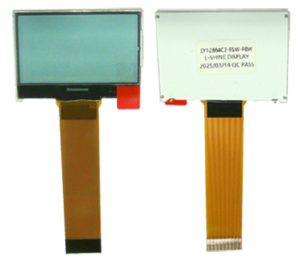

Внешний вид
Диагональ, дюйм/габариты, мм	1.88/55.2×39.8×6.2	1.88/55.2×39.8×6.5
Направление угла обзора, час	6
Разрешение матрицы, точек	128×64
Подсветка	Светодиодная, белая, 3.5 В
Ток потребления подсветки, мА	60	48
Напряжение питания контроллера/ЖК-матрицы, В	2.7…3.3/9.6…10.0	2.7…3.3/9.4…9.8
Интерфейс	Параллельный 6800/8080, последовательный SPI
Контроллер	ST7565R	ST7565P
Шлейф	34 контакта, 79×17.5 мм	34 контакта, 80×17.5 мм
Рабочая температура, °C	-20…70

Производители: ESHINE

Разделы: Дисплеи

Опубликовано: 19.05.2025
