Аналоги контроллера xIPER12A от Chipown и Silan

Многие современные бытовые приборы, мобильные устройства и другие приложения нуждаются в надежных, компактных и недорогих источниках питания (ИП) и зарядных устройствах — AC/DC-преобразователях. Выполнить все три условия можно лишь применив компоненты с высокой степенью интеграции, при которой управление, комплекс защит и даже силовой ключ размещены в одном корпусе. Это снижает требования к разработке ИП и обеспечивает простоту изготовления при идеальной повторяемости. Одним из таких решений является xIPER12A — ШИМ-контроллер производства известной европейской компании.

На основе этого контроллера легко построить изолированный обратноходовой преобразователь (рис. 1) или более бюджетный и компактный неизолированный вариант (рис. 2) небольшой мощности: 5...13 Вт, в зависимости от напряжения сети и корпуса микросхемы.

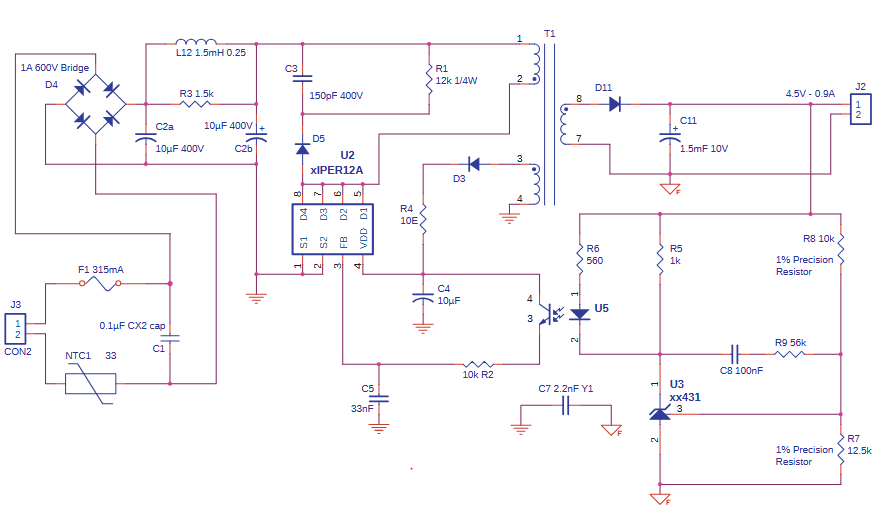

Рис. 1. Классический обратноходовой AC/DC-преобразователь

Рис. 2. Неизолированный понижающий AC/DC-преобразователь

Как показано на рис. 1 и 2, число внешних компонентов сведено к минимуму. Но, несмотря на простоту, это высокоэффективные и надежные преобразователи, имеющие защиту с автоматическим перезапуском от перегрева и перегрузки, слишком высокого или низкого напряжения питания (OVP и UVLO, минимизируют риск неуправляемого состояния ключа), а также функцию плавного запуска и специальный режим работы при малой нагрузке. Такие особенности и отличные характеристики сделали xIPER12A популярным решением, но если бы на рынке существовало лишь одно предложение, возник бы риск проблем с поставками. Однако азиатские производители контроллеров питания предлагают аналогичные решения, совместимые по выводам и очень близкие по характеристикам, а существующие различия выгодно подчеркивают преимущества этой продукции перед европейскими аналогами. ДКО Электронщик предлагает два варианта таких ШИМ-контроллеров от компаний Chipown и Silan.

Chipown Microelectronics является первой компанией в КНР, выпустившей контроллер AC/DC-преобразователя с интегрированным 700-вольтовым транзистором. В качестве аналога xIPER12A производитель предлагает чип AP8012H (изначально разработанный компанией Anpec, Тайвань). Такой же контроллер выпускают и другие азиатские производители: AiT Semi, Cchip и Minos. Это косвенно указывает на то, что AP8012H является удачным решением, отличающимся от xIPER12A несколько меньшей мощностью (таблица 1, прямое сравнение мощности микросхем несколько затруднено, поскольку разные компании указывают разные условия) и пониженной частотой преобразования (таблица 2). ДКО Электронщик предлагает контроллер AP8012HSEC-R1 в корпусе SOP8.

Компания Silan Microelectronics выпускает два ШИМ-контроллера: SDH8302 и SDH8303, которые различаются между собой мощностью. В ДКО Электронщик эти микросхемы представлены в корпусах DIP8 (SDH8302) и SOP8 (SDH8302STR).

Следует отметить, что решения обеих компаний отличаются от европейского конкурента наличием схемы расширения спектра (Spread Spectrum Modulation), а значит, превосходят xIPER12A по электромагнитной совместимости. Кроме того, Chipown и Silan заявляют о лучшей сопротивляемости ключа к лавинному пробою. И нельзя не отметить, что эти контроллеры имеют более низкую стоимость. Однако у китайской продукции есть и проигрышная характеристика: немного более высокое энергопотребление в пакетном режиме работы (Burst Mode) при небольшой или отсутствующей нагрузке.

Корпуса всех микросхем совпадают по выводам (рис. 3), за исключением того, что в азиатских версиях в корпусе DIP-8 вывод 5 не задействован, и компания Chipown использует другие обозначения.

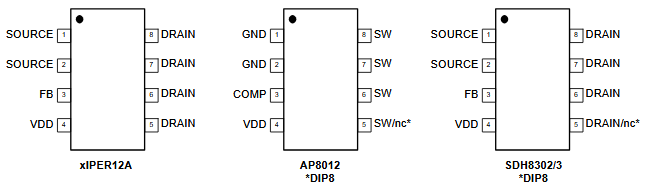

Рис. 3. Pin-to-Pin-совместимые аналоги

Таблица 1. Мощность преобразователя при различных условиях

Таблица 2. Сравнение характеристик микросхем

Примечания:
1. Через косую черту указаны значения: минимальное/типовое/максимальное;
2. TC – температура корпуса, TJ - кристалла, TA - окружающей среды.
