Спиральные антенны Neoway с резонансной частотой 433 и 868 МГц для радиоприема-передачи информации по протоколу LoRaWAN в приборах IoT

ДКО Электронщик предлагает антенны NA2410D-433TH и NA2410C-868-TH, изготовленные китайской компанией Neoway. Эти компактные конструкции рассчитаны для монтажа на печатную плату и отличаются высокими функциональными характеристиками при компактных размерах. Антенны изготовлены из твердой бронзы, содержащей фосфор (рис. 1).

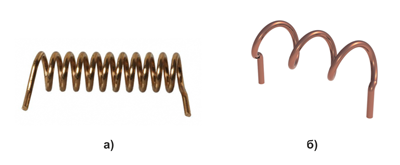

Рис. 1. Общий вид антенн: а) NA2410D-433TH, б) NA2410C-868-TH

Антенна NA2410D-433TH — это устройство, настроенное на резонансную частоту 433 МГц (для которой не требуется получение лицензии), при этом обладающее коэффициентом стоячей волны (КСВ) не выше 1.5 (график на рис. 2) и обеспечивающее работу приемопередатчика в интервале частот 413…458 МГц.

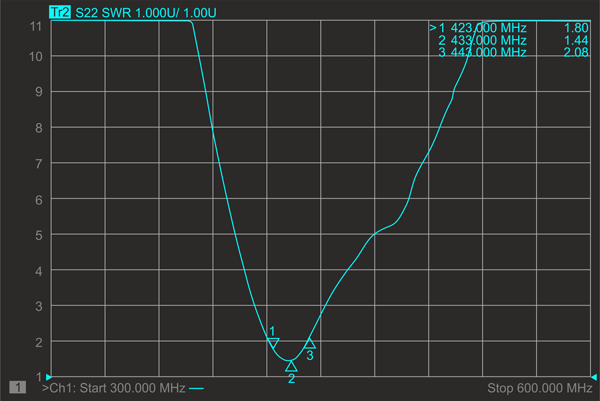

Рис. 2. График зависимости коэффициента стоячей волны антенны NA2410D-433TH от частоты

Антенна NA2410C-868-TH рассчитана для приемопередачи информации по протоколу LoRaWAN при частоте 868 МГц. Лаконичная конструкция обеспечивает излучение во всех направлениях, но благодаря значительному диаметру намотки и небольшому количеству витков модель не имеет определенной линии направления, что особенно необходимо, когда она устанавливается в различных положениях по отношению к основному приемопередатчику.

Модели NA2410D-433TH и NA2410C-868-TH ориентированы на установку в пластмассовый корпус устройства через отверстия на плате схемы. Благодаря своей прочности эти антенны устойчивы к механическим повреждениям и могут быть использованы в различных устройствах, работающих по радиоканалу, таких как счетчики электроэнергии и воды, системы безопасности и умного дома, а также устройства для управления коммуникациями ЖКХ.


Производители: NEOWAY

Разделы: Антенны

Опубликовано: 14.07.2025
