Современная замена TIC33: KLS предлагает экономный LCD-дисплей L-KLS9-TN-3714-80-6P

В приборах, которые работают от аккумулятора и должны функционировать продолжительное время без замещения элемента питания, крайне необходимо использовать комплектующие с минимальным расходом энергии. ДКО Электронщик представляет семисегментный ЖК-дисплей L-KLS9-TN-3714-80-6P производства компании KLS в качестве рекомендованного аналога TIC33. Этот дисплейный блок отличается малым энергопотреблением и предназначен для электронных схем, питающихся от аккумулятора.

Устройство отличается низким потреблением энергии, которое составляет всего несколько микроампер. Благодаря интегрированному драйверу и наличию последовательного интерфейса оно обеспечивает эффективную передачу информации, что позволяет использовать в схеме более недорогие микроконтроллеры при отсутствии узла контроля ЖК-дисплея.

Применение инновации Chip-on-Glass (COG) позволяет создавать компактные индикаторы, что особенно ценно в проектировании небольших электронных схем (рис. 1). Такие дисплеи могут применяться в составе счетчиков воды и газа, а также в приборах контроля, где большое значение имеют точность измерений и эффективность использования.

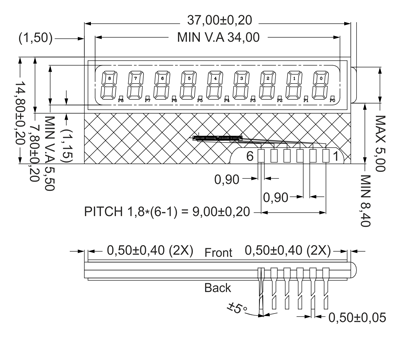

Рис. 1. Форма и размеры дисплея L-KLS9-TN-3714-80-6P

Чтобы изображение было хорошо различимым, в L-KLS9-TN-3714-80-6P используется статический режим включения сегментов. Это позволяет сохранять четкость изображения, учитывая колебания требований эксплуатации.

Дисплей может работать в пределах напряжений 2…6 В, что делает его универсальным, позволяя использовать в различной электронике. В случае применения тактового генератора потребляемый ток не достигает и 25 мкА. Если подключить внешний генератор тактовых импульсов LCLK с минимальной частотой, то можно снизить энергопотребление еще больше.

Основные параметры дисплея L-KLS9-TN-3714-80-6P:

• Вид матрицы: TN;
• На освещенном фоне присутствуют темные сегменты;
• Угол обзора: 180º;
• Включение осуществляется в режиме статики;
• Напряжение питания: 3 В (тип.);
• Встроенный драйвер: ML1001-2U;
• Габариты: 37.8×14.8×2.85 мм;
• Диапазон рабочей температуры: -20…70°C;
• Температура хранения: -30…80°C.

В ДКО Электронщик вы можете быстро оформить заказ и подробнее ознакомиться с характеристиками дисплея L-KLS9-TN-3714-80-6P на странице нашего каталога.
