Выбор корпуса для электроники

Конструирование радиоэлектронной аппаратуры (РЭА) требует ответственного отношения ко всем этапам разработки и используемым компонентам, в том числе несущим конструкциям - корпусам. Они должны отвечать таким требованиям, как:

Обеспечение надежности функционирования;
Защита от дестабилизирующих факторов, в том числе внешних;
Технологичность производства;
Оптимальные обслуживание и ремонтопригодность;
Экономичность и компактность;
Эргономичность и эстетичность.

Технологические требования к корпусу обязаны закладываться в техническом задании, проверяться и корректироваться на всех этапах проектирования. Известно, что 40…50% отказов РЭА происходят именно из-за ошибок в проектировании, и часть из них приходится на некорректную конструкцию корпуса.

Правильный выбор несущих конструкций определяется в первую очередь функциональным назначением РЭА и условиями ее эксплуатации, в том числе по климатическому классу. Электронные компоненты также влияют на корпус и могут требовать защиты от внешних и внутренних факторов, к которым относятся пыль и влага (класс защиты IP), химическое воздействие газов, ультрафиолетовое излучение, влияние температуры, электромагнитная совместимость и человеческий фактор.

Конструирование корпуса требует знания различных технологий его производства и физических свойств множества материалов. Это трудоемкий и дорогостоящий процесс, поэтому производители РЭА иногда используют другой путь: применение готовых промышленных корпусов, некоторые из которых приведены в таблице 1. В этом случае компоновочные работы РЭА ограничены и могут изменяться в ту или иную сторону лишь сменой типа корпуса. Однако благодаря этому возрастает скорость разработки и производства, а также снижается стоимость для малых партий.

Очень большой выбор корпусов предлагают компании GAINTA и Multicomp, SZOMK. В качестве промышленных корпусов с креплением на DIN-рейку широко известна продукция таких производителей, как Degson и RUICHI. В ассортименте компании SANHE присутствуют ящики и кейсы для транспортировки и хранения.

Таблица 1. Типы готовых изделий

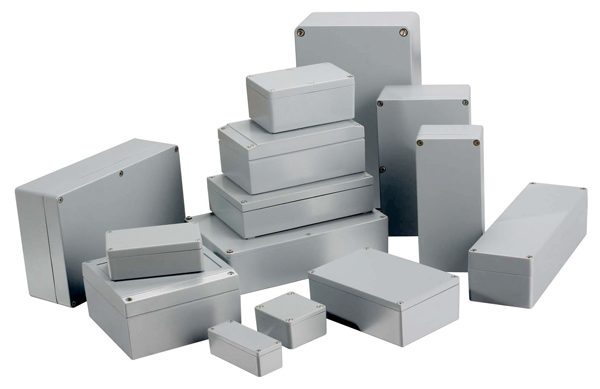

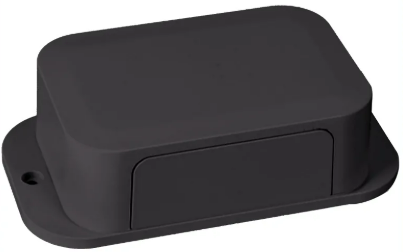

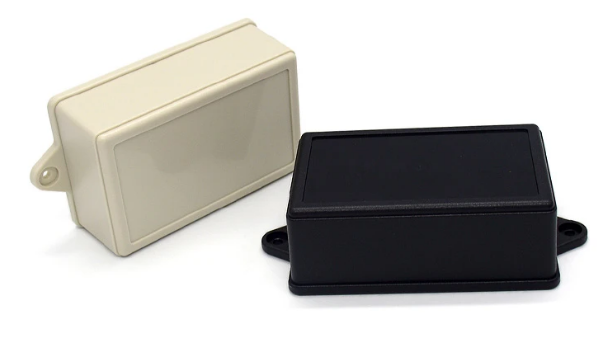

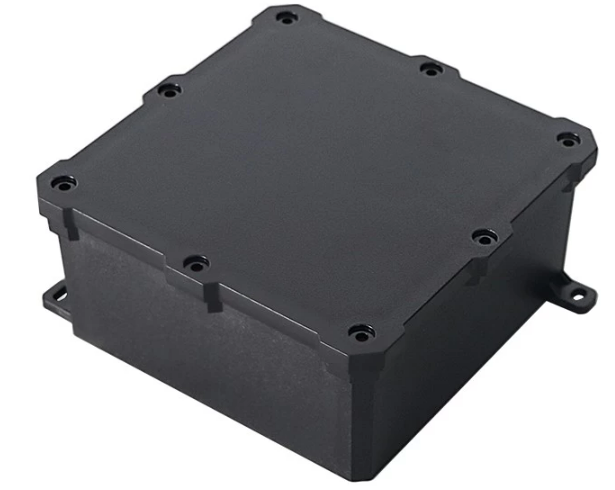

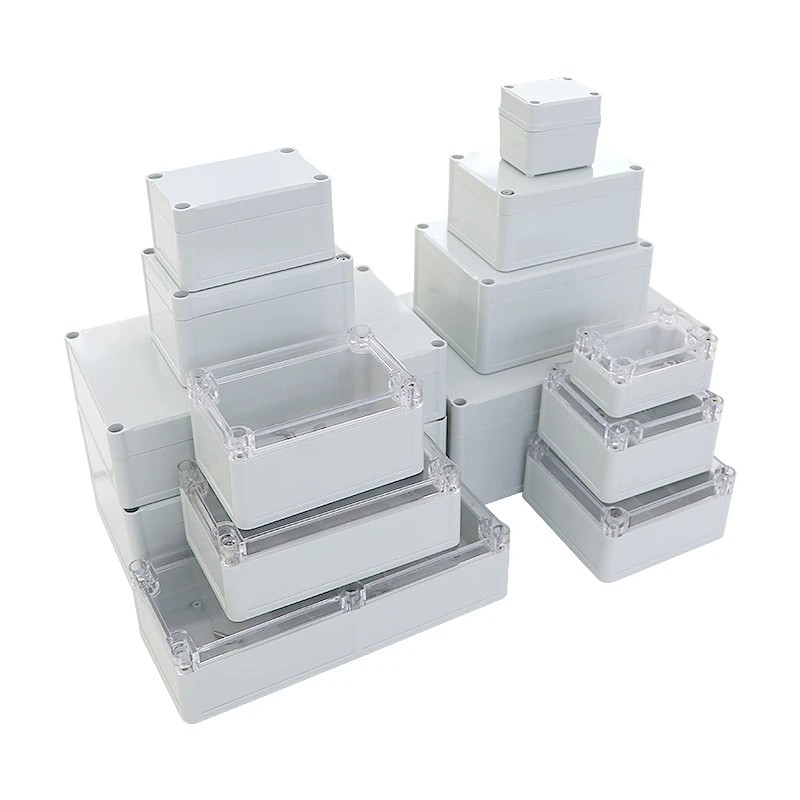

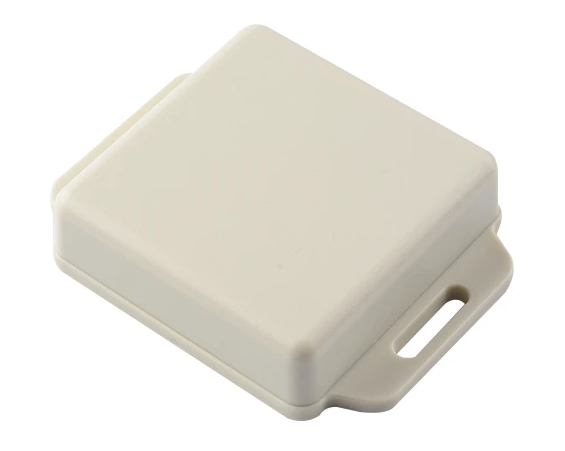

Универсальные и настенные корпуса В основном прямоугольной формы, имеют фланцы или другие элементы для крепления на поверхность. Могут быть пластиковыми или металлическими с различными классами защиты, под заливку компаундом, с защелкивающейся крышкой или ее фиксацией шурупами (винтами) Крышка может быть прозрачной. Внутри могут находиться направляющие для печатной платы. Эта продукция входит в номенклатуру таких компаний, как Gainta (G218) и SZOMK (AK-AW-03).

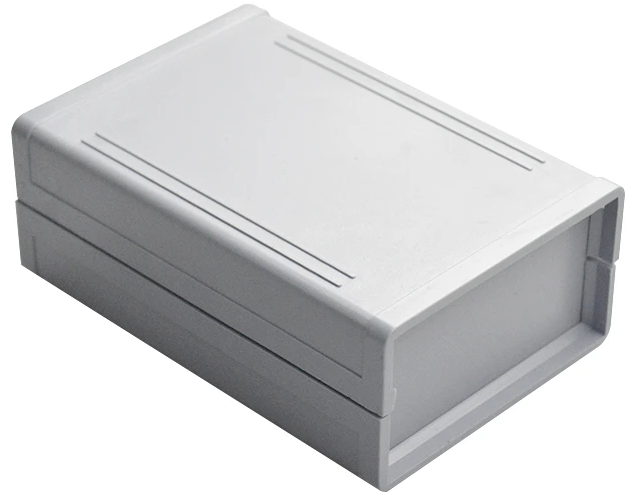

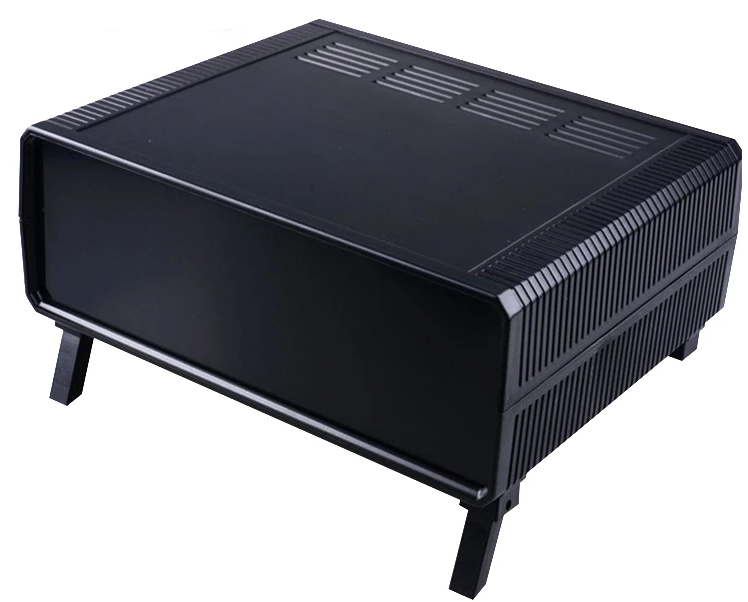

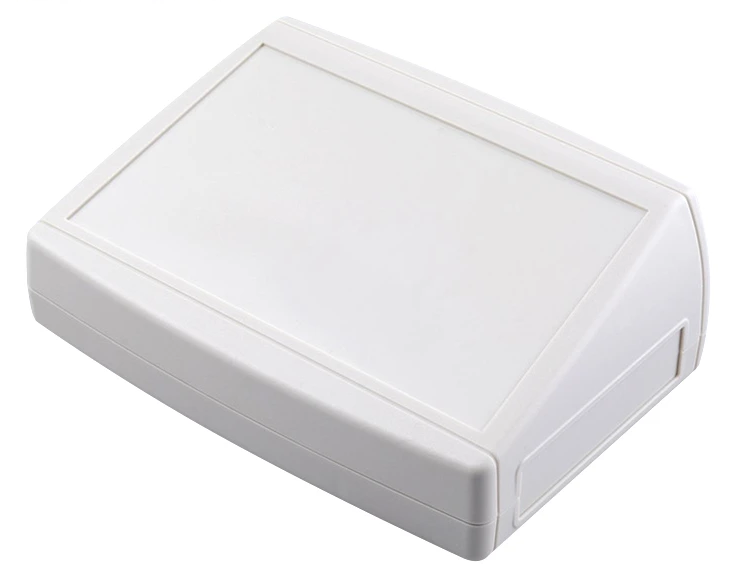

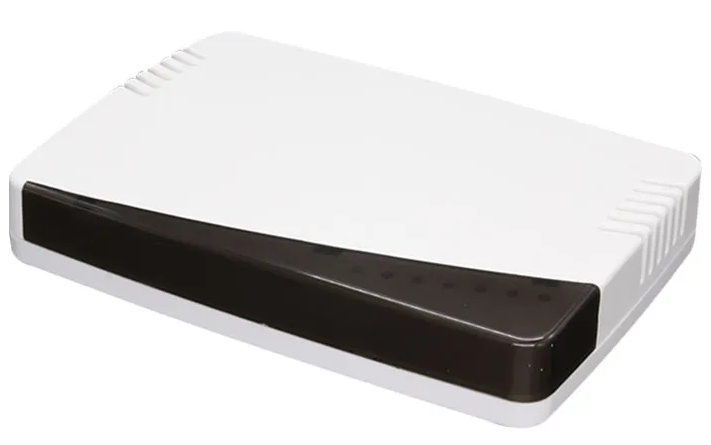

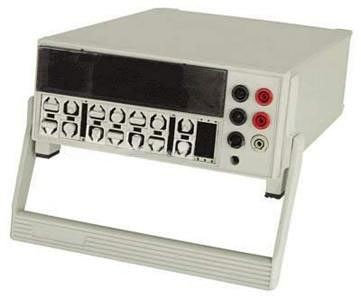

Настольные корпуса Предназначены для размещения на горизонтальной поверхности, могут иметь ручку(и) для транспортировки. Состоят из нескольких элементов, а также могут компоноваться готовыми элементами интерфейса (лицевой панелью, органами управления, индикацией, дисплейными модулями и другими компонентами). Пластиковые, металлические или из комбинации различных материалов. Такие корпуса предлагает компания Gainta (G716).

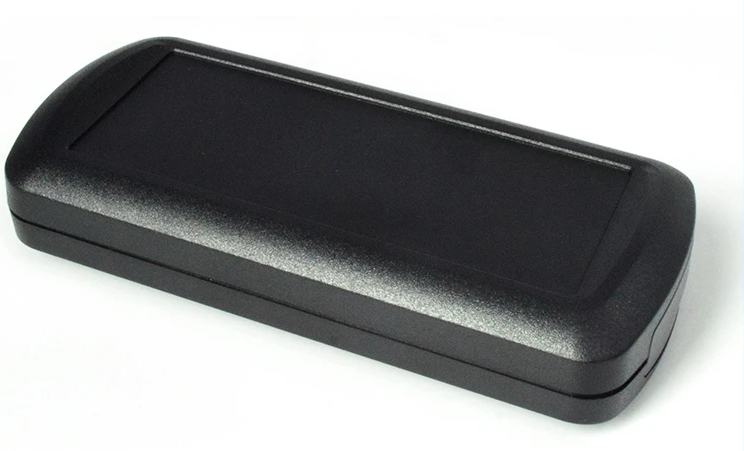

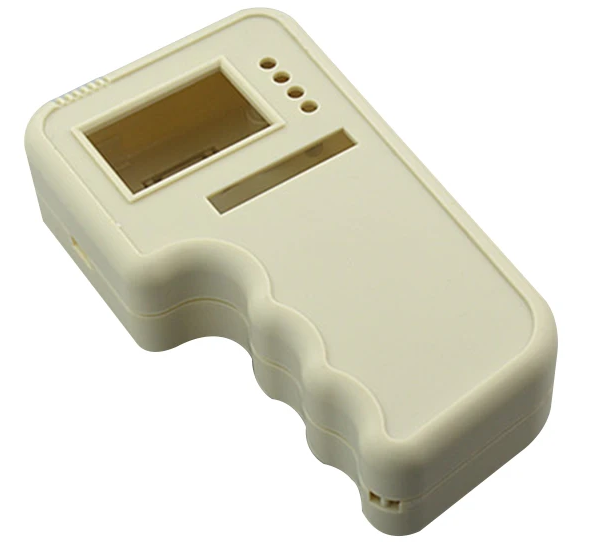

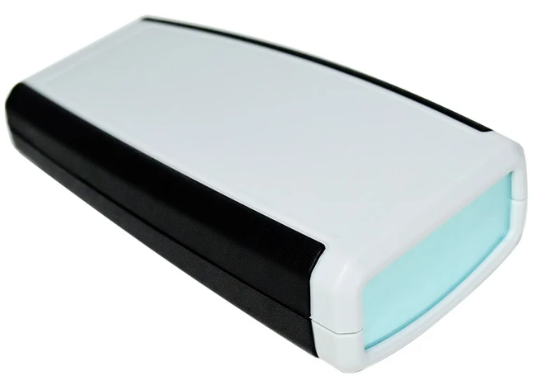

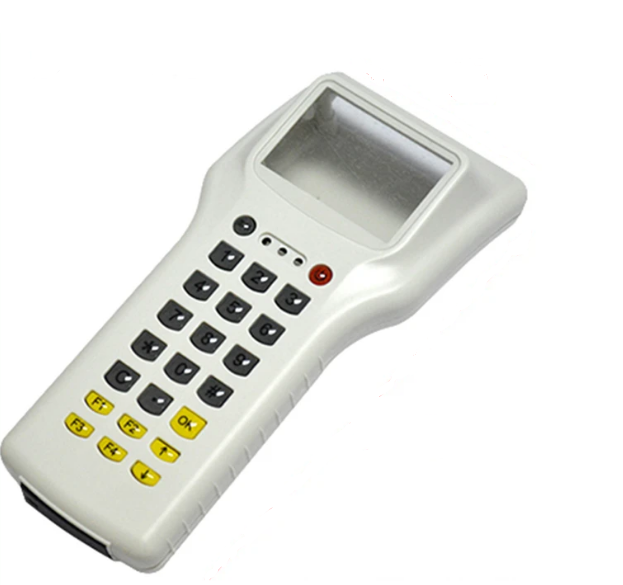

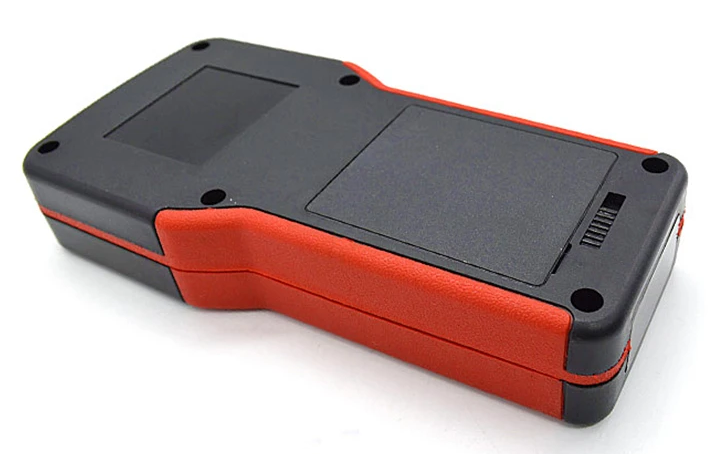

Корпуса для портативного оборудования Отличаются эргономичным дизайном и удобством эксплуатации в руках пользователя. Материал, как правило - ударопрочный пластик, стойкий к УФ. К данной категории корпусов относятся G401, выпускаемые компанией Gainta, AK-H-71-BLK производства SZOMK и 21-114A black от SANHE.

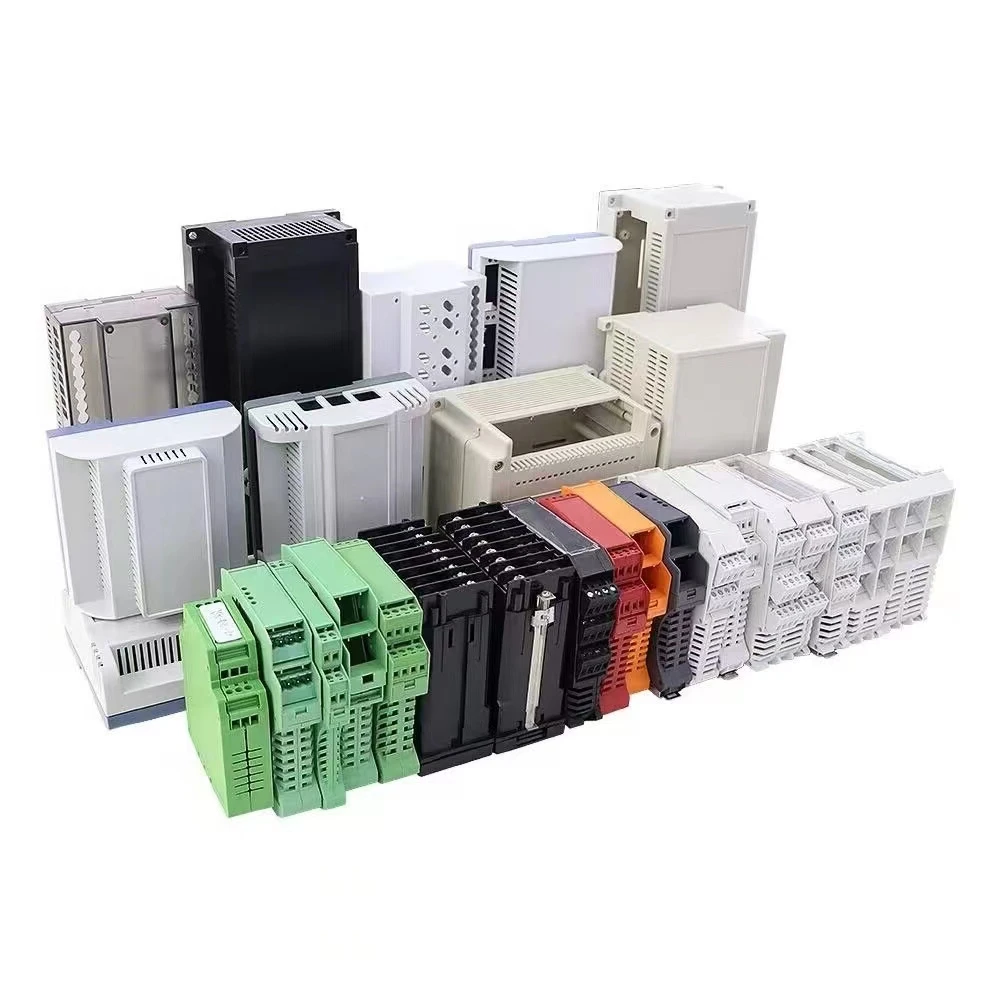

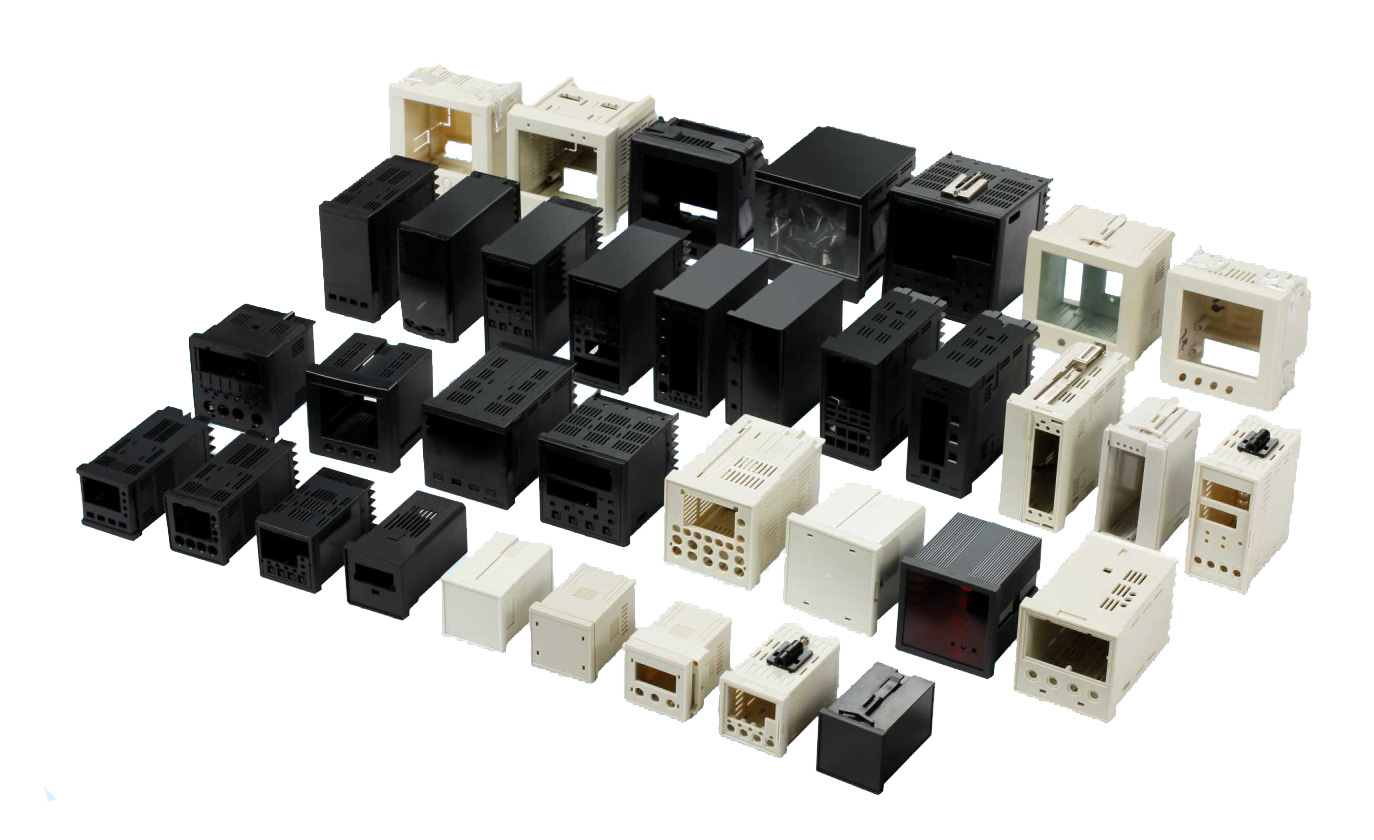

Промышленные корпуса на DIN-рейку и для установки в шкафы или на щит Особенность этих корпусов заключается в стандартных размерах, позволяющих их размещать на DIN-рейках и в пазах электрощитов. Как правило, изготавливаются из негорючего пластика, состоят из нескольких частей, которые в некоторых случаях могут комбинироваться для получения иных габаритов. Некоторые модели содержат готовую лицевую панель, клеммные колодки, печатную плату для прототипа. Такие изделия предлагают компании SZOMK (AK-DR-102-GRY) и SANHE (SH801-22.5, 4869).

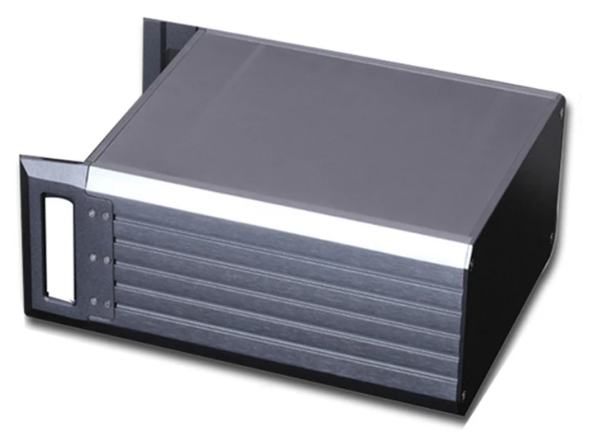

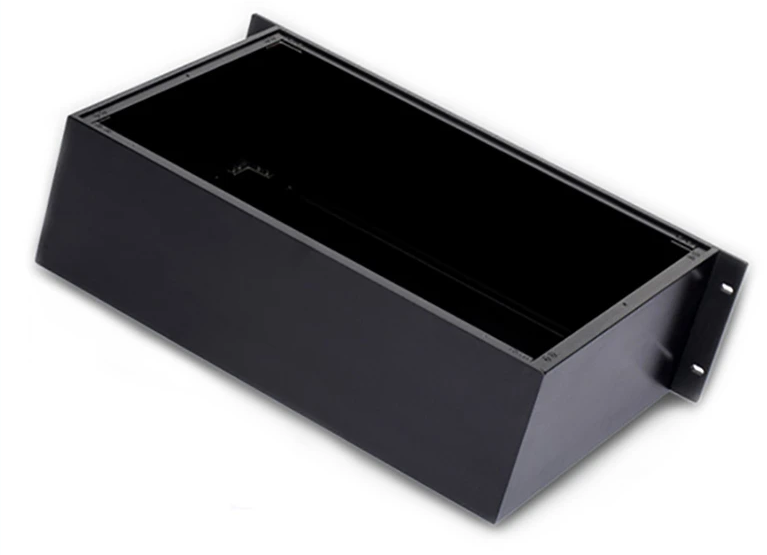

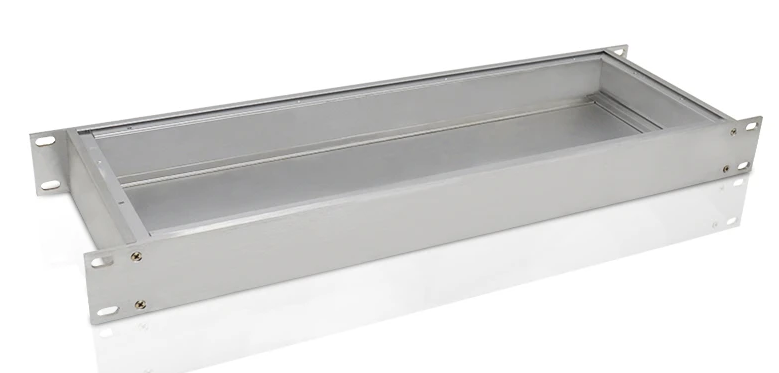

Корпуса для размещения в стойках (rackmount) Предназначены для промышленной и телекоммуникационной аппаратуры, серверов, пожарно-охранных систем и контроля доступа. Как правило, имеют стандартную ширину 17.75″ (450.85 мм) для установки в стойку 19″, но могут быть и другого размера. Высота кратна 1.75″ (44.45 мм) = 1U. Изготавливаются из металла. В качестве примера можно привести корпуса G17081UBK производства Gainta.

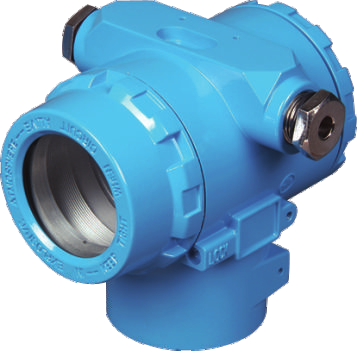

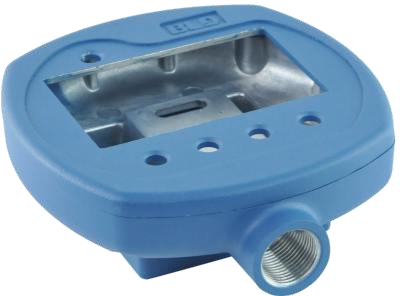

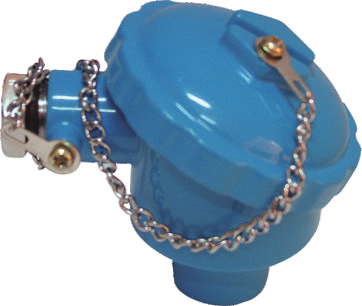

Специализированные корпуса Промышленное назначение. Предназначены для размещения датчиков, исполнительных механизмов и их электроники. Ударопрочные, с высоким классом защиты. Металлические или пластиковые.

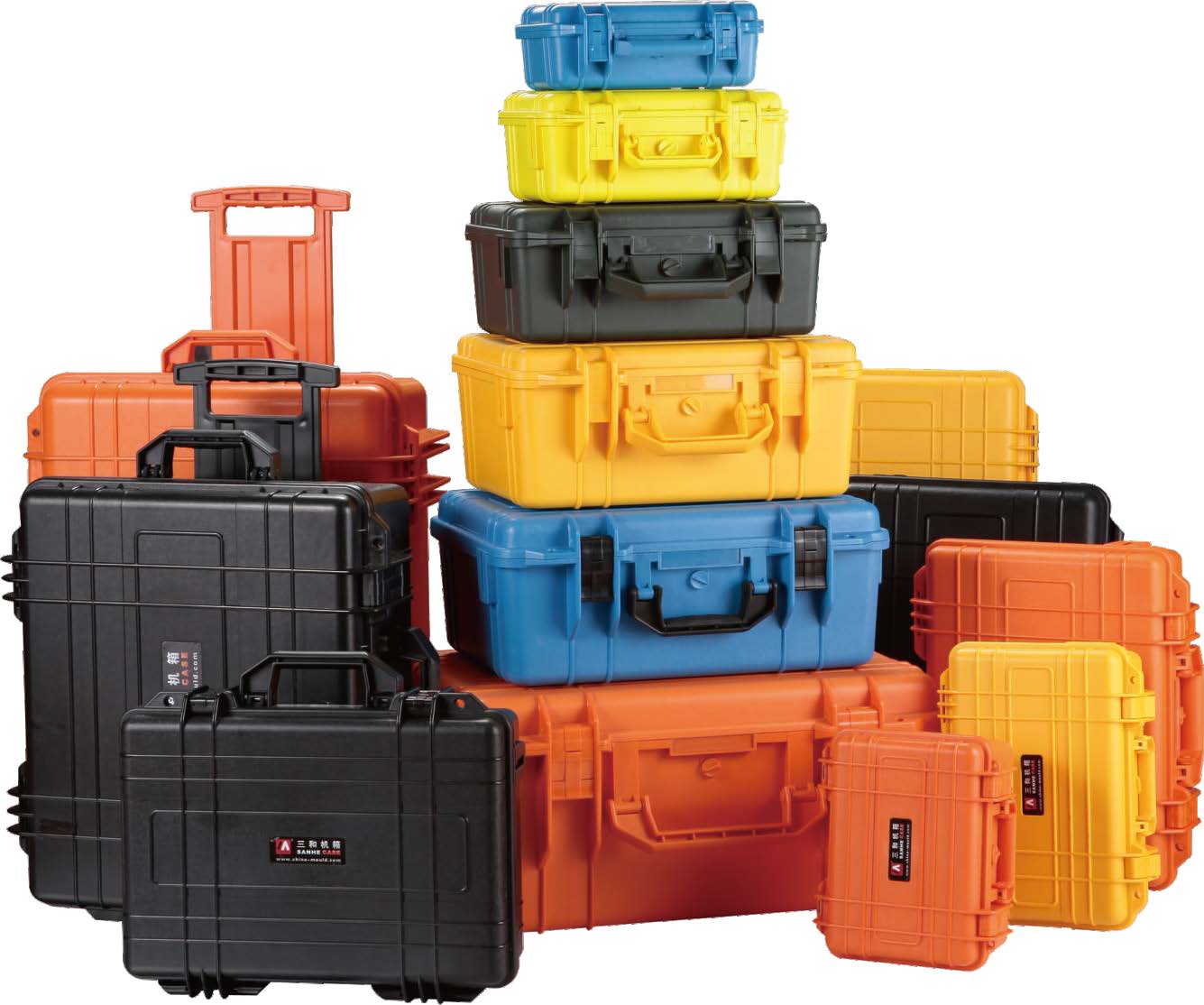

Ящики и кейсы Подходят для хранения и транспортировки РЭА или иного оборудования. Могут иметь готовые ложементы из вспененного материала. Ударопрочные, с высоким классом защиты. Крупногабаритные модели могут оснащаться колесами и выдвижной ручкой. Подобные корпуса производит компания SANHE (45-6).
