Новинка от MEAN WELL – современные, высокотехнологичные и малогабаритные ИП XDR-E на DIN-рейку
Семейства SDR, NDR и EDR, выпускаемые MEAN WELL — это испытанные временем решения, которые уже многие годы служат основой для систем автоматизации в различных отраслях промышленности, науки и сельского хозяйства. Однако рынок не стоит на месте, и компания MEAN WELL в ответ на его требования представляет линейку XDR-E - инновационный прорыв в разработке ИП для установки на DIN-рейку.
Основные изменения:
- Более компактный форм-фактор: габариты уменьшились на 45% при той же мощности;
- КПД повышен до 96%;
- Появились модели с напряжением 12 и 36 В;
- Предел рабочих температур расширен и составляет -40…70°C;
- Стоимость, по сравнению с предыдущими моделями, стала более доступной.
XDR-E - привлекательный аналог как предыдущих семейств, выпускаемых MEAN WELL (таблица 1), так и продукции других известных брендов, включая западные.
Таблица 1. Преимущества ИП XDR-E перед более ранними семействами
Наименование |
XDR-E | SDR | NDR | EDR |
Напряжение на входе, В AC | 85…264![]() |
88…264 | 90…264 | 90…264 |
Ток во время пуска при 230 В DC, А | <35 | <80 | <40 | |
Напряжение на выходе, В | 12, 24, 36, 48 (у XDR-960E – все, за исключением 12) |
12, 24, 48 (у SDR-240-960 – все, за исключением 12) |
12, 24, 48 (у NDR-240/480 – все, за исключением 12) |
12, 24, 48 (у EDR-150 – только 24) |
Мощность, Вт | 75/120/150/240/480/960 | 75/120/240/480/960 (максимальная – <150% от нормы) |
75/120/240/480 | 75/120/150 |
КПД, % (зависит от конфигурации) | 89…96 | 88.5…94 | 88.5…94 | 85…88.5 |
Работа в параллельном режиме | 3840 Вт (3+1) XDR-480E/960E |
3840 Вт (3+1) XDR-480/960 |
- | - |
Реле DC OK | + | + | - | - |
Температура, °С | -40…70 | -30…70 | -20…70 | -20…60 |
Основные отличия XDR-E:
- Расширенное напряжение на входе: 85…264 В AC;
- Малогабаритное исполнение: 30…96 мм;
- Небольшой расход мощности в состоянии отключенной нагрузки: <1…3.6 Вт;
- Возможность параллельного включения (для XDR-480E/XDR-960E);
- Защита от:
- Перегрева;
- Избыточной нагрузки;
- Высокого напряжения;
- Короткого замыкания;
- Выходное напряжение: 12 (кроме варианта на 960 Вт), 24, 36 и 48 В;
- Возможность регулировать напряжение на выходе:
- 12 В – 12…15 В;
- 24 В – 24…29 В;
- 36 В – 36…42 В;

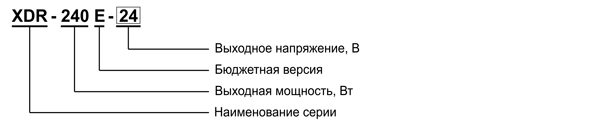

На рис.1 показана расшифровка названия, которая поможет подобрать оптимальный вариант для вашей задачи.
Рис. 1. Расшифровка названия
Выбирая ДКО Электронщик, вы становитесь первыми обладателями инновационных ИП XDR-E от MEAN WELL!
