Автоматические выключатели - двойная защита

Автоматические выключатели - самые распространенные средства защиты электрооборудования. Они обесточивают линию в двух случаях: при коротком замыкании, когда происходит практически моментальное и многократное увеличение тока, и при тепловой перегрузке, когда в течение нескольких секунд или минут провода перегреваются и может произойти возгорание изоляции. Известные зарубежные компании SIEMENS, EATON и российская IEK выпускают автоматические выключатели как для бытового, так и для промышленного использования.

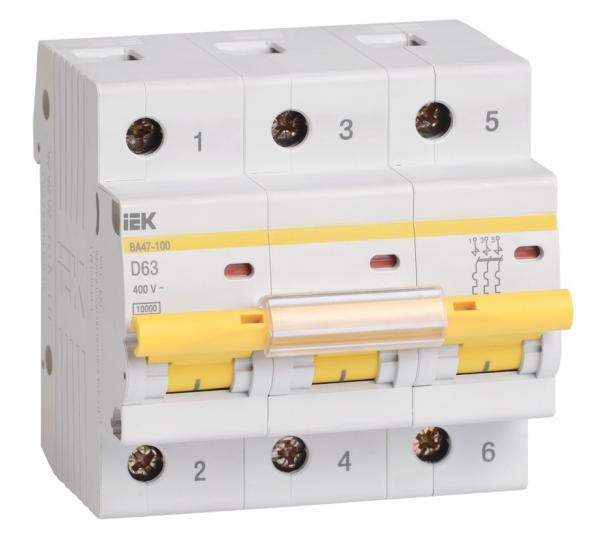

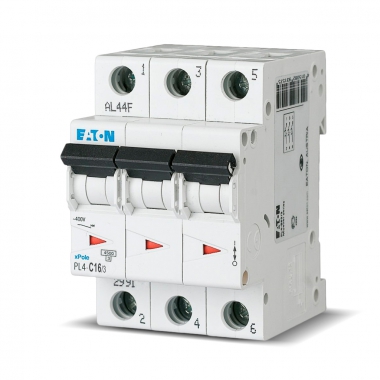

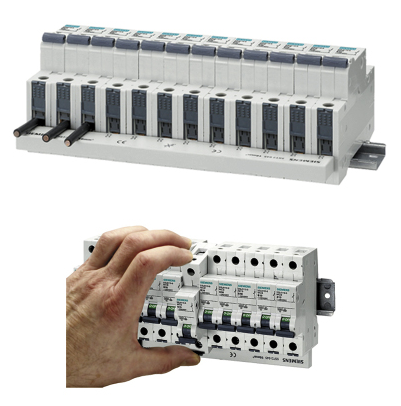

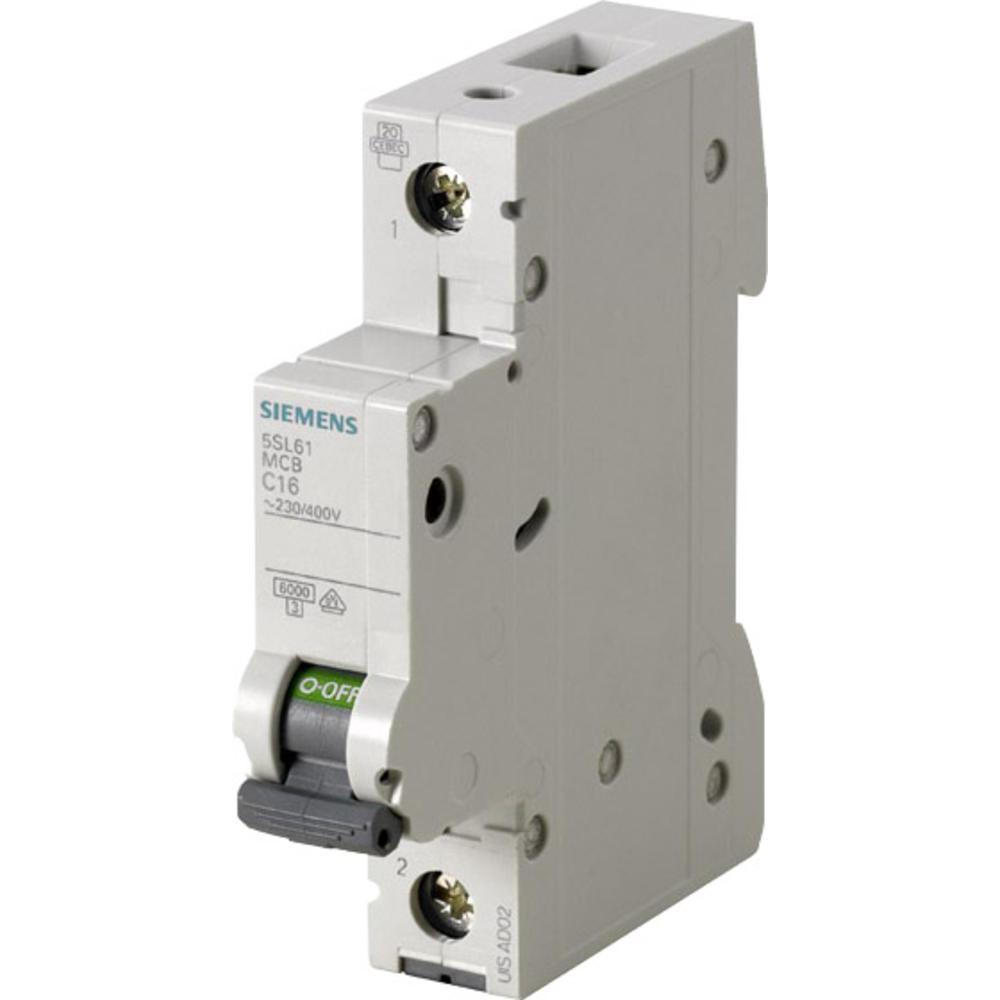

Все технические данные указываются на корпусе прибора. Рассмотрим их более детально на примере трех автоматических выключателей - PL4-C16/3 (EATON), 5SL6116-7 (SIEMENS) и MVA40-3-040-C (IEK).

Характеристики		Наименование
		PL4-C16/3 (Eaton)	5SL6116-7 (Siemens)	MVA40-3-040-C (IEK)

Стандарт		EN60898
Кривая отключения		С
U ном, В	АС	400	230	400
	DC	48	230	-
Количество полюсов		3	1	3
I ном, А		16	16	40
Коммутационная способность, кА		4,5	6	10
Пломбировка ручки		Да
Уровень защиты		IP 20
Сечение подключаемого провода, мм²		1…25	0,75...35	1...25
Число циклов включения/выключения при I ном		20 000
Tемпература хранения, °C		-40…75
Температура раб. окружающей среды, °C		-25...60	-25…45	-25…50
Влажность, %		95

При выборе автоматического выключателя самые необходимые параметры, на которые необходимо обращать внимание, это:

номинальный ток - максимальный ток, при котором обеспечивается нормальная работа автомата и защищаемой линии;
число полюсов, зависящее от типа электролинии, которая может быть одно/двух/трехфазной;
кривая отключения, характеризующая тип расцепления и имеющая буквенное обозначение: A, B, C, D и так далее. Автоматы категории "А" рассчитаны на защиту линий, в которых отсутствуют пусковые токи. Автоматы "D" предназначены для защиты электроприводов с тяжелым пуском и, соответственно, большими пусковыми моментами;
остальные параметры имеют гораздо меньшее значение и носят справочный характер.
