ESP32-WROOM-32U – беспроводной модуль Wi-Fi и Bluetooth с двухъядерным процессором
ESP32 компании Espressif Systems – это семейство универсальных модулей со встроенным двухъядерным процессором и радиочастотными модулями, поддерживающими стандарты связи Wi-Fi и Bluetooth+BLE.
ESP32-WROOM-32U отличается от других моделей семейства наличием разъёма U.FL для подключения внешней антенны, что позволило уменьшить его размеры до 18х19.3х3.2 мм.
Модули построены на базе SoC ESP32-D0WD. Эта система на кристалле имеет два процессорных ядра, которыми можно управлять индивидуально, а тактовая частота процессора регулируется от 80 до 240 МГц.
Большое количество периферийных модулей позволяет использовать ESP32-WROOM-32U для решения разнообразных задач: от беспроводных датчиков и игрушек до передачи аудио-видео информации и создания Меш-сетей.
Технические характеристики:
- Ядро: ESP32-D0WD (32-битный 2-ядерный микропроцессор Tensilica Xtensa LX6);
- Частотный диапазон: 2.4 МГц;
- SPI-Flash: 4 МБ;
- Разъем U.FL для подключения к внешней антенне;
- Поддерживаемый протокол Wi-Fi: 802.11 b/g/n (802.11n до 150 Мбит/с);
- Поддерживаемый протокол Bluetooth: v4.2 BR/EDR и BLE;
- Интерфейсные модули: SD, UART, SPI, SDIO, I2C, ШИМ LED, ШИМ двигателя, I2S; GPIO, IR, АЦП, ЦАП;
- Рабочее напряжение: 2.7…36 В;
- Средний рабочий ток: 80 мА;
- Выходная мощность: 20 дБм;
- Чувствительность: -98 дБм;
- Диапазон рабочих температур: -40…85 °C;
- SMD-модуль размером: 18х19.3х3.2 мм;
- Количество выводов: 38

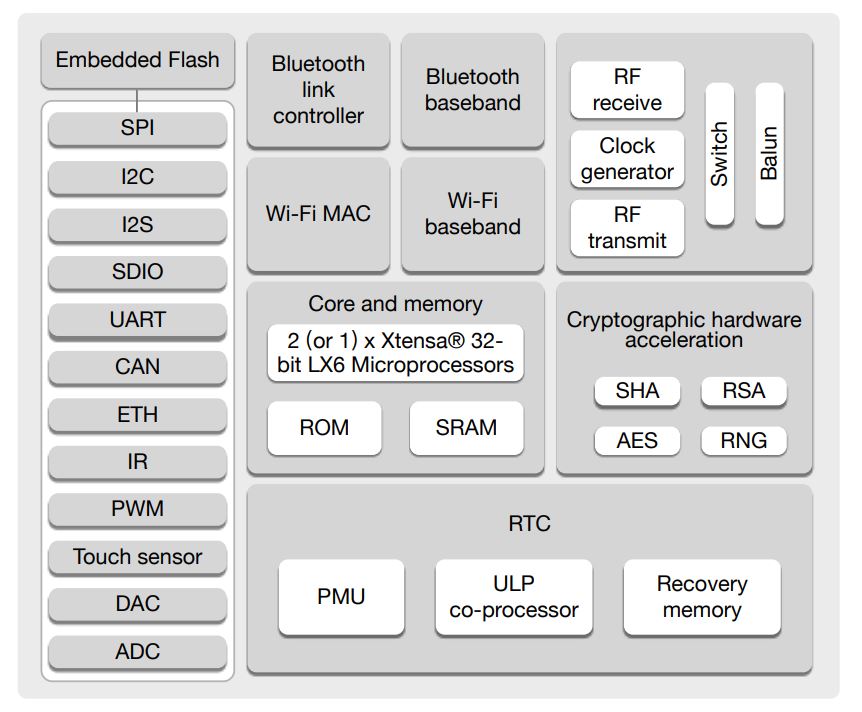

Рис. 1. Структурная схема ESP32
Производители: ESPRES
Опубликовано: 14.05.2019
