Полимерные конденсаторы Panasonic

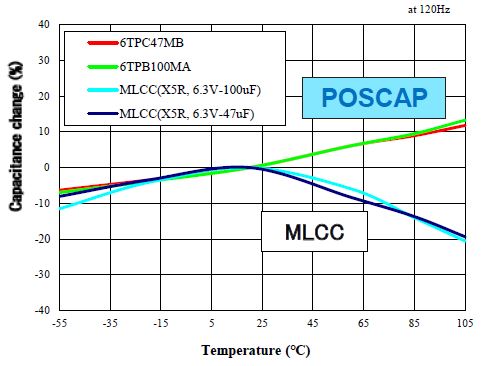

Компания Panasonic предлагает конденсаторы способные заменить многослойные керамические, электролитические и танталовые конденсаторы. Они изготавливаются с применением твердотельного токопроводящего органического полимера и обладают рядом преимуществ. Их емкость не снижается при подаче постоянного напряжения смещения (рис. 1), как у обычных конденсаторов, а эквивалентное сопротивление (ESR) имеет тот же порядок. Данные конденсаторы устойчивы к механическим воздействиям, не склонны к растрескиванию и пьезоэффекту, обладают малой температурной зависимостью емкости (рис. 2) и им не требуется двойной запас по номинальному напряжению. Благодаря низкому ESR можно уменьшить величину емкости, сохранив приемлемый уровень пульсаций. Полимерные конденсаторы безопасны, они не горят и не взрываются благодаря способности к самовосстановлению. Они могут быть применены во входных и выходных цепях DC-DC преобразователей, для фильтрации импульсных помех в силовых каскадах.

Производитель предлагает четыре семейства конденсаторов с полимерным диэлектриком:

OS-CON – полимерные алюминиевые конденсаторы, обеспечивают низкое ESR, превосходное подавление шумов и выдерживают высокие пульсации тока. Линейка продуктов OS-CON состоит из нескольких серий, которые характеризуются длительным сроком службы и минимальными изменениями ESR во всем диапазоне номинальных температур. OS-CON производятся в цилиндрических алюминиевых корпусах для монтажа в отверстия и SMD/SMT.

Технические характеристики OS-CO:

Номинальное напряжение: 2…100 В;
Номинальная емкость: 3.3 …2700 мкФ;
Температурный диапазон: -55…+105 °С, -55…+125 °С;
Срок службы при температуре при 125 °C: 1000 ч;
ESR: ниже 5 мОм;
Ток пульсаций: до 7.2 А СКЗ;
Диаметр: 4…10 мм;
Высота: 5.5…13 мм;
Включают серии: SVP, SVPC, SVPF, SVPE, SEPF

SP-Cap – многослойные полимерные алюминиевые конденсаторы для SMD-монтажа. Они имеют чрезвычайно низкий ESR и импеданс, обеспечивают очень хорошие переходные характеристики и подавление шумов. Выпускаются в низкопрофильных прямоугольных корпусах для поверхностного монтажа. Конструкция конденсаторов показана на рис. 3.

Технические характеристики SP-Cap:

Номинальное напряжение: 2…35 В;
Номинальная емкость: 2.2…560 мкФ;
Температурный диапазон: -40…+125 °С;
Срок службы при температуре при 125 °C: 1000 ч;
ESR: ниже 3 мОм;
Ток пульсаций: до 10.2 А СКЗ;
Размер: 7.3х4.3 мм;
Высота: 1.1…2 мм;
Включают серии: CX, SX, CS, CT, SR, LR, SS, ST, LS, LT, LX, GX

POSCAP – полимерные танталовые конденсаторы с анодом из спеченного тантала. Конструкция конденсаторов показана на рис. 4. Конденсаторы отличаются высокой удельной емкостью и термостабильностью, малым ESR/ESL. Рекомендуются к применению в портативной аппаратуре, идеально подходят для цифровых и высокочастотных устройств. Производятся в прямоугольных SMD-корпусах от 2х1.25 мм.

Технические характеристики:

Номинальное напряжение: 2…35 В;
Номинальная емкость: 3.9…1500 мкФ;
Температурный диапазон: -55…+125 °С;
Срок службы при температуре при 125 °C: 1000 ч;
ESR: ниже 5 мОм;
Ток пульсаций: до 4.4 А СКЗ;
Размер: от 2х1.25 до 7.3х4.3 мм;
Высота: 0.9…4 мм
Включают серии: TPE, TQC, TPC, TPF, TPSF, TPB, TPG, TPU

Hybrid – гибридные полимерные алюминиевые электролитические конденсаторы сочетают в себе преимущества как электролитических, так и полимерных конденсаторных технологий. К особенностям можно отнести низкое ESR, малые токи утечки, высокие допустимые пульсации тока, повышенную надежность, безопасность и компактность. Так же как и OS-CON они выпускаются в цилиндрических корпусах.

Технические характеристики:
