AC-DC преобразователи PHP-3500 с водяным охлаждением

AC-DC преобразователи PHP-3500 с водяным охлаждением

AC-DC источники питания MEAN WELL серии PHP-3500 представляют собой узкие низкопрофильные блоки питания мощностью 3500 Вт с возможностью водяного охлаждения. Источники питания работают от однофазной сети 90 … 264 В AC. Предлагаются две модели с наиболее востребованными выходными напряжениями 24 и 48 В.

PHP-3500 используют уникальную технологию водяного охлаждения, которая обеспечивает наиболее эффективное рассеивание тепла, исключает необходимость технического обслуживания вентиляторов и снижает акустические шумы.

Конструкция PHP-3500 обеспечивает большую гибкость проектирования благодаря различными встроенными функциями, такими как автоматическое снижение номинальной мощности, дистанционное управление ВКЛ-ВЫКЛ, вспомогательный источник питания, параллельная работа с активным выравниванием выходных токов и полевыми ORing-транзисторами. При параллельной работе 4 блоков максимальная мощность достигает 12.6 кВт.

Водяное охлаждение источников обеспечивается установкой на основание блока специальной охлаждающей пластины HS-656 с медной трубкой для подачи жидкости (рис. 2). Кроме этого, для охлаждения допускается монтаж источника питания на алюминиевый лист размерами 450х450х3 мм или принудительный обдув двумя вентиляторами с производительностью по 3.62 м3/мин.

Преобразователь имеет функции электронного управления напряжением и порогом ограничения тока, которые позволяют регулировать выходное напряжение от 50 до 120 % и ток от 20 до 100% с помощью внешнего управляющего напряжения.

Цифровое ядро блока питания дополнительно повышает КПД и надежность изделия, а также делает возможным программируемую настройку и контроль параметров. Для цифрового управления прибором имеется  встроенный протокол связи PMBus.

Эти источники питания соответствуют международным стандартам безопасности, таким как TUV EN62368-1, UL62368-1, EN61558-1 и EN60335-1, что позволяет применять их в оборудовании с высокими требованиями к надежности. Преобразователи серии PHP-3500 могут с успехом использоваться в зарядных устройствах, бытовых приборах, лазерном и испытательном оборудовании.

Особенности:

  • Узкий низкопрофильный корпус;
  • Безвентиляторный дизайн, с водяным охлаждением;
  • Выходная мощность: 3500 Вт;
  • Выходное напряжение: 24, 48 В;
  • Входное напряжение: 90…264 В AC;
  • Высокий КПД: до 96%;
  • Активный корректор коэффициента мощности;
  • Встроенный протокол связи PMBus и опционально CANbus;
  • Программируемые выходное напряжение и порог ограничения тока;
  • Защита от короткого замыкания, перегрузки, превышения напряжения по выходу, перегрева;
  • Встроенное дистанционное управление ВКЛ-ВЫКЛ;
  • Выходы сигнализации: DC OK и T-ALARM;
  • Плата охлаждения HS-656 (поставляется дополнительно);
  • Светодиодный индикатор включения;
  • Параллельная работа: 12600 Вт (3 + 1);
  • Рабочая температура: -30…+70 °C;
  • Размер: 380х141.4х60 мм

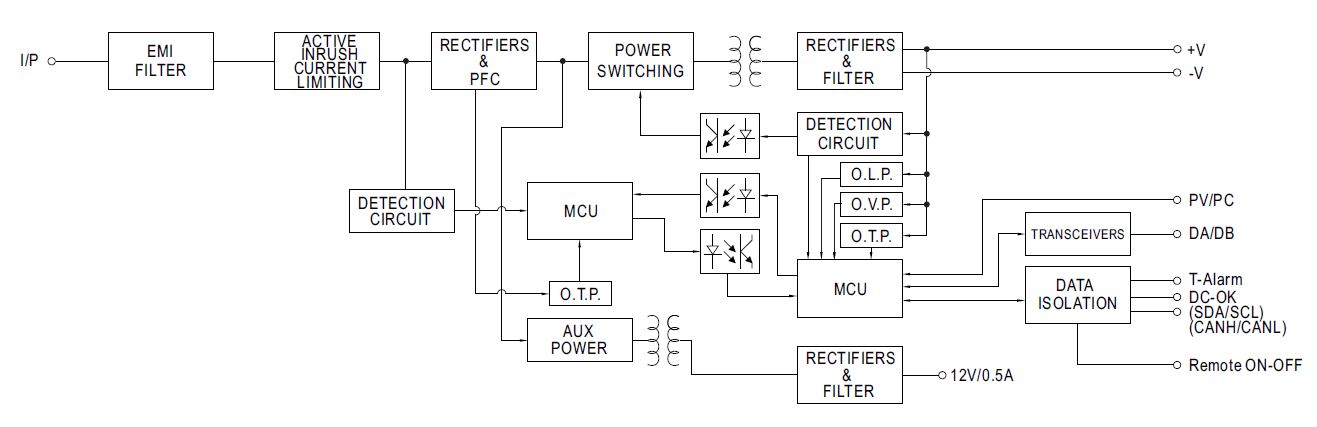

Рис. 1. Структурная схема PHP-3500

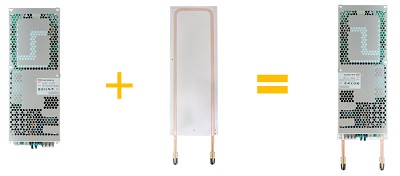

Рис. 2. Водяное охлаждение блока PHP-3500 с охлаждающей пластиной HS-656

Производители: MEAN WELL

Разделы: AC-DC источники питания, Аксессуары для преобразователей

Опубликовано: 04.12.2019
