Индикаторные светодиоды семейства HELI-R для реверсивного монтажа

Компания Kingbright предлагает индикаторные энергоэффективные светодиоды семейства HELI-R SMD (High Brightness, Energy Efficient, Low-Cost Illumination – Reverse mount SMD). Конструкция светодиодов HELI-R предусматривает реверсивный монтаж на печатную плату излучающей стороной вниз, в специально вырезанное окно (рис. 1). Такое решение облегчает их монтаж в устройствах с ограничениями по площади и высоте, сохраняя при этом возможность автоматической установки.

Светодиоды HELI-R изготовлены с применением новейших материалов AlGalnP и InGaN, что позволило получить высокую яркость при малых потребляемых токах. Номенклатурный ряд HELI-R содержит одноцветные, двухцветные и RGB-светодиоды в различных корпусах промышленных стандартов.

Приборы не имеют специальной защиты от статического электричества, поэтому при работе с ними следует соблюдать осторожность, применять специальный инструмент и учитывать рекомендации по работе с чувствительными к ESD изделиями.

Светодиоды HELI-R SMD подойдут для носимых устройств и медицинских приложений, подсветки и индикации.

Особенности:

• Материал полупроводника: AlGaInP или InGaN;
• Цвета: синий, зелёный, красный, оранжевый и желтый;
• Спектральный диапазон: 465…630 нм;
• Сила света: 50…700 мкд;
• Обратное напряжение: 5 В;
• Высокая энергоэффективность;
• Угол излучения: 30…130 °;
• Типоразмеры корпусов: 1206, 1305, 1311;
• Уровень чувствительности к влажности: MSL 3;
• Рабочая температура: -40…+85 °C

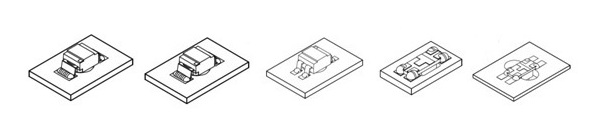

Рис. 1. Примеры монтажа светодиодов HELI-R SMD

Производители: Kingbright

Разделы: Светодиоды маломощные

Опубликовано: 16.12.2019
