Энергоэффективные супервизоры 3PEAK

Компания 3PEAK – один из крупнейших китайских разработчиков и производителей высококачественных микросхем для обработки аналоговых, смешанных и цифровых сигналов, способный предоставить клиентам комплексные решения.

Компания предлагает более 10 серий формирователей импульсов сброса (супервизоров) для максимального удовлетворения различных требований проектировщиков, а также замены аналогичных моделей производителей, прекративших поставки своей продукции в нашу страну (табл. 2).

Базовыми сериями являются TPV803/809/810 (рис. 1 и 2). Они отличаются типами выхода, активным уровнем сброса (высокий, низкий) и напряжением порога срабатывания (9 типономиналов от 1.58 до 4.63 В). Кроме основной функции формирования импульса RESET, предлагаются модели с ручным сбросом, со сторожевым таймером, с компаратором для мониторинга напряжения питания. Типичная длительность импульса сброса составляет 200 мс, но в случае необходимости можно применить супервизор с программируемым временем с помощью внешних компонентов. Всё семейство отличается малым собственным энергопотреблением и высокой стабильностью параметров.

Супервизоры 3PEAK найдут применение в микропроцессорных системах, компьютерах, контроллерах, портативном оборудовании, серверах и центрах обработки данных.

Таблица 1. Основные параметры супервизоров 3PEAK

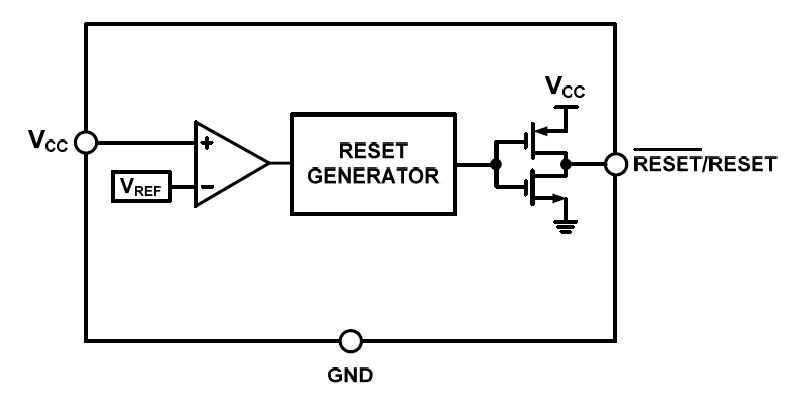

Рис. 1. Структурная схема TPV809/TPV810

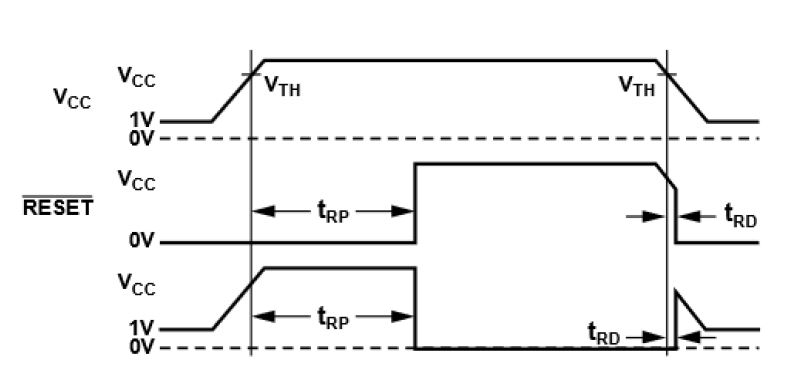

Рис. 2. Диаграмма сигнала сброса TPV803/TPV809/TPV810 с инвертирующим и неинвертирующим выходами

Таблица 2. Возможные замены
