Мощные AC-DC драйверы для подвесных светильников

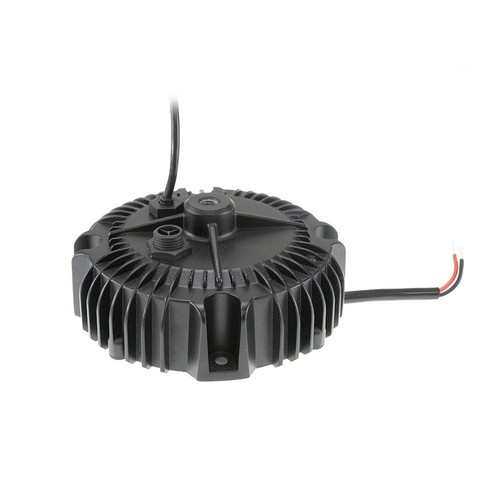

AC-DC преобразователи серии XBG от Mean Well − это светодиодные драйверы нового поколения с запатентованной конструкцией круглого корпуса, предназначенные для осветительных приборов и прожекторов. Основными отличиями, по сравнению с предшествующим поколением серии HBG, являются режим с постоянной выходной мощностью и соответствие последним правилам безопасности − изоляция между выходом и цепью управления диммированием DIM (рис. 1). При этом монтажные отверстия оставлены на прежних местах для облегчения замены. Кроме того, общий дизайн соответствует требованиям SELV (безопасное сверхнизкое напряжение), что позволяет снизить требования к изоляции и гарантировать безопасность пользователя. Предусмотрены два варианта входа питающего напряжения − гибкий кабель или водонепроницаемый разъем.

Металлические корпуса с пыле- и влагозащитой IP67 позволяют использовать эти источники для внутреннего и наружного применения. В семейство XBG входят источники мощностью 100, 160 и 240 Вт, что соответствует большинству применений при проектировании мощных светильников и прожекторов.

Особенности XBG:

• Выходная мощность: 100, 160, 240 Вт;
• Широкий диапазон входного напряжения: 100…305 В AC;
• Режим постоянной мощности с регулировкой выходного тока;
• Активный корректор коэффициента мощности;
• Низкие пульсации тока: не более 5 %;
• Защита от внешних воздействий: IP67;
• Функции диммирования: 3 в 1 (0…10, ШИМ-сигнал, резистор);
• Цепь регулировки яркости с гальванической изоляцией
• Защита: от короткого замыкания, перенапряжения, перегрева;
• Напряжение изоляции: 6 кВ (фаза/нейтраль-земля); 4 кВ (фаза-нейтраль);
• Рабочая температура корпуса: -40…+60 °C;
• Размер (DxH):
  • XBG-100 - Ø130х56 мм;
  • XBG-160 - Ø151.5х60 мм;
  • XBG-240 - Ø176х65 мм

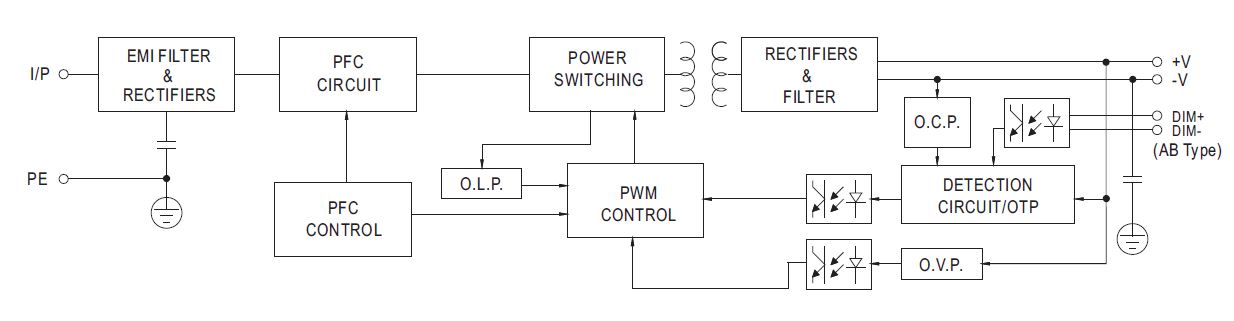

Рис. 1.  Структурная схема XBG
