Сенсорные датчики Omron Electronics W7ED

Сенсорные датчики Omron Electronics серии W7ED позволяют сократить время разработки, так как нет необходимости выполнять регулировку их чувствительности или проектировать схемотехнику. Датчики могут быть легко закреплены с помощью винтов, без использования печатной платы (рис. 1). Эти датчики имеют более длительный срок службы, чем механические переключатели, и их намного проще внедрить в проект, чем сенсорные ИС.

W7ED можно применять в таких областях, как освещение, домашняя электроника, вентиляция и контроль температуры, безопасность, бытовая техника, газовые и электрические котлы, лифты.

Технические характеристики:

• Емкость обнаружения: 25 пФ;
• Напряжение питания: 5…15 В DC;
• Выход: открытый коллектор (10 мА);
• Выходное напряжение открытого транзистора: 0.4 В;
• Потребляемый ток: 10 мА;
• Модели с терминалом FG имеют повышенную устойчивость к  статическому электричеству (W7ED12);
• Температура окружающей среды: -10…60 °C (без обледенения и конденсации);
• Влажность окружающей среды: 25…85 %;
• Размер: 15х15х5.5 мм (без электрода)

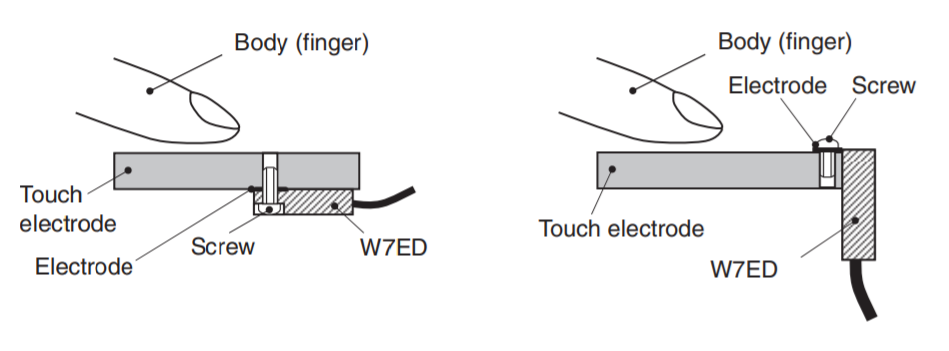

Рис. 1. Примеры установки датчиков
