Миниатюрные датчики движения с повышенным отношением сигнал/шум

Миниатюрные датчики движения с повышенным отношением сигнал/шум

Пассивные пироэлектрические датчики движения (PaPIR) компании Panasonic серий EKMB и EKMC ultra slight обеспечивают повышенную разрешающую способность при небольших габаритах. Усовершенствованная конструкция пироэлектрических датчиков повышает точность обнаружения и чувствительность к небольшим перемещениям. Их высокое соотношение сигнал/шум предотвращает ложные срабатывания.

В состав датчиков входит линза для создания зон обнаружения, оптический фильтр, пропускающий только ИК-лучи, пироэлектрические чувствительные элементы, трансимпедансный преобразователь и усилитель электрического сигнала (рис. 1). Кроме того, в состав датчиков с цифровым выходом добавлен компаратор (рис. 2). Форма выходных сигналов показана на рисунках 3 и 4. Эти датчики имеют широкий угол обзора (FoV) и 200 зон обнаружения (рис. 5) с очень маленькой линзой одного из трёх цветов: черного, белого или жемчужно-белого.

EKMB и EKMC Ultra Slight PaPIRs Motion Sensors отлично подойдут для систем освещения офисов, школ и умных домов, а также для управления вентиляционными системами, кондиционерами, видеокамерами безопасности и цифровыми табло.

Особенности:

  • Миниатюрный размер линзы: 14 мм;
  • Расстояние обнаружения: 2.5…4.1 м;
  • Угол обзора: 107х107°;
  • Количество зон обнаружения: 192;
  • Скорость обнаружения: более 0.5 м/с;
  • Размер объекта обнаружения: 200х200 мм;
  • Датчик содержит специализированную ИС (ASIC) со встроенным усилителем и компаратором для упрощения дизайна;
  • Тип выхода: аналоговый (EKMC2609), цифровой (остальные);
  • Технология Plug and play для приборов с цифровым выходом;
  • Высокая надежность;
  • Высокое соотношение сигнал/шум предотвращает ложные срабатывания;
  • Усовершенствованная конструкция пироэлектрических датчиков повышает точность обнаружения;
  • Напряжение питания: 3.3, 5 В;
  • Потребляемый ток: 1, 2, 6, 170 мкА;
  • Соответствуют директивам: RoHS и REACH;
  • Цвет корпуса: белый, черный и жемчужно-белый;
  • Рабочая температура: -20…60 °С;
  • Размеры: Ø16.6х17.2 мм




Рис. 1. Структурная схема датчиков с аналоговым выходом

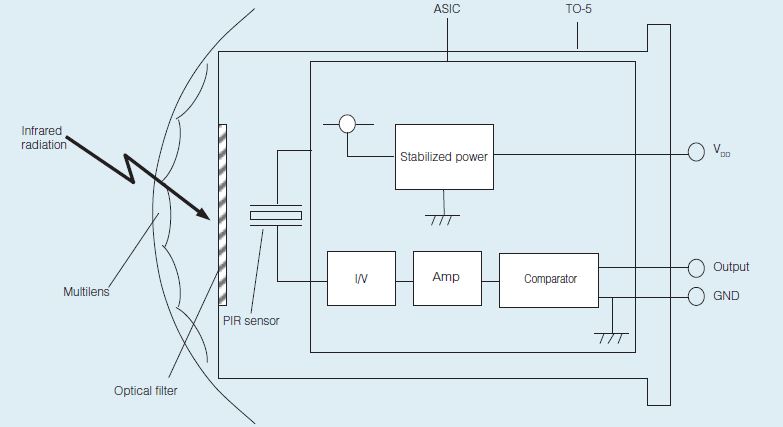

Рис. 2. Структурная схема датчиков с цифровым выходом

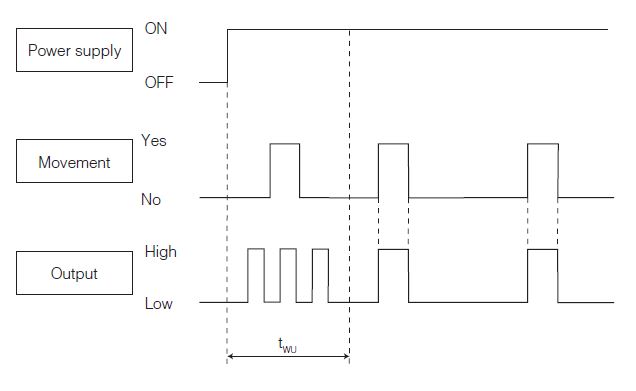

Рис. 3. Форма выходного сигнала датчиков с цифровым выходом (tWU – время включения)

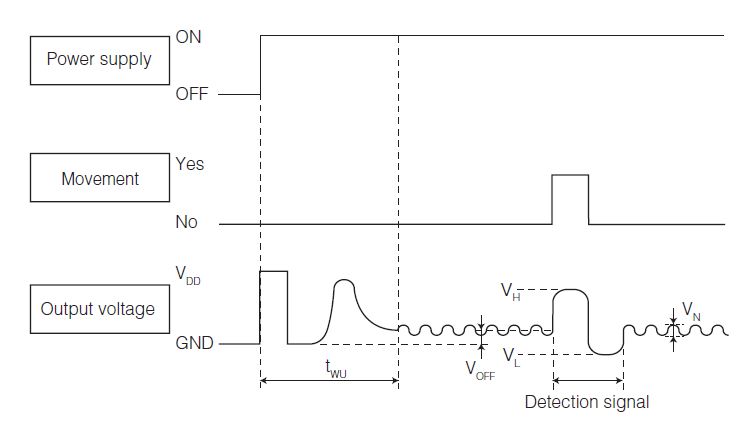

Рис. 4. Форма выходного сигнала датчиков с аналоговым выходом

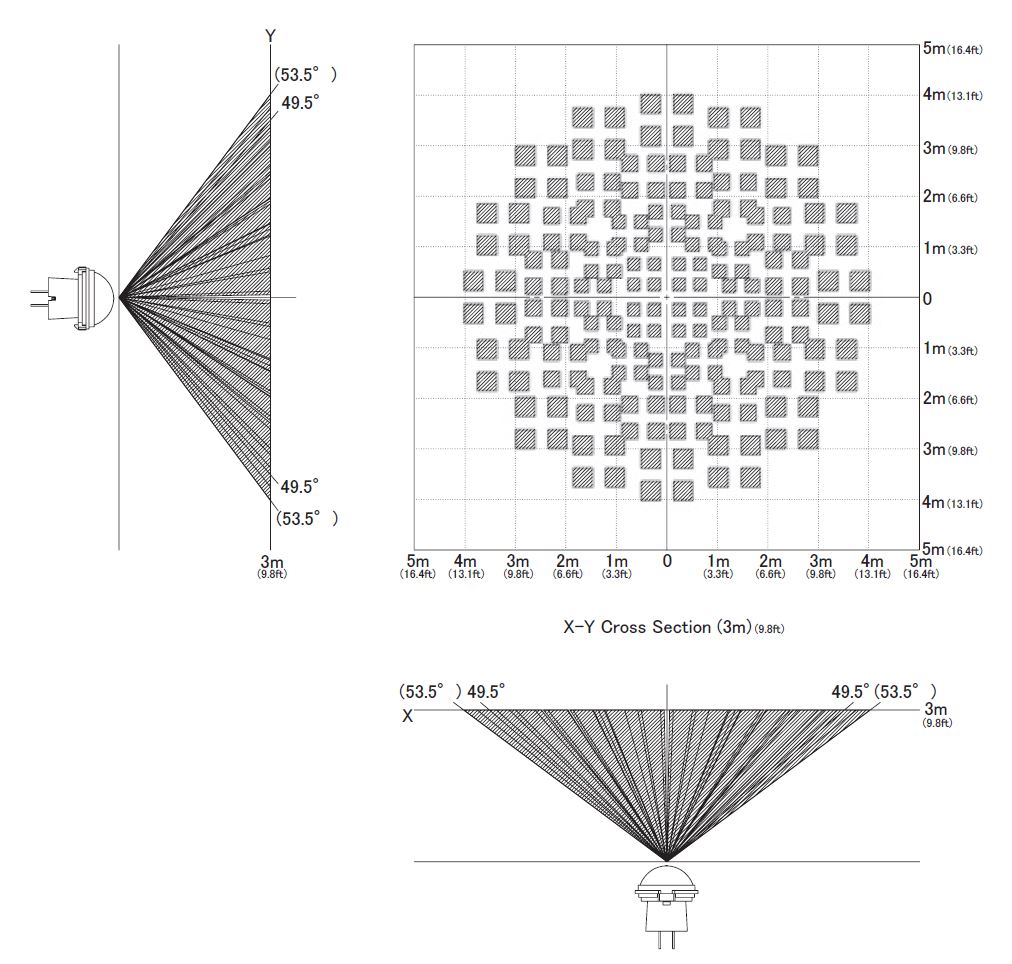

Рис. 5. Зона обнаружения датчиков

Производители: Panasonic

Разделы: ИК датчики движения (PIR сенсоры)

Опубликовано: 01.07.2021
