Защитное устройство от дугового разряда
Компания Меандр предлагает устройство защиты от дугового пробоя УЗДП-63М (AFDD, arc-fault detection device), предназначенное для работы в однофазных электросетях 230 В AC. При возникновении в защищаемой цепи искрения, дугового разряда или отклонения напряжения от допустимого диапазона (100...270 В AC) производится отключение нагрузки. При этом УЗДП-63М не заменяет такие аппараты, как УЗО, УЗИП, дифференциальные автоматы и т. п.
Обнаружение разряда в цепи нагрузки приводит к отключению выхода на 30 секунд. Если аварийная ситуация повторяется, то выходная цепь отключается на 4 минуты. В случае дальнейшего продолжения дугового пробоя выходная цепь отключается полностью. После обнаружения и устранения причины аварии включение производится кнопкой «ТЕСТ».
УЗДП-63М размещён в пластиковом корпусе размерами 86x35x64 мм для монтажа на DIN-рейку. На передней панели имеются два индикаторных светодиода, отображающих статус устройства (рис. 1), и кнопка управления «ТЕСТ». Схемы подключения модуля приведены на рисунке 2.
Технические параметры:
- Номинальное рабочее напряжение: 230 В;
- Диапазон входного напряжения: 100...270 В AC;
- Коммутируемой ток: 63 А (активный), 25 А (реактивный);
- Коммутируемая мощность: 15.7 кВт (250 В AC);
- Напряжение ограничения (пиковый ток 100 А): 1200 В;
- Ток поглощения (8/20): 6 кА;
- Время срабатывания при импульсной защите: менее 25 нс;
- Пороги отключения: ниже 100 В, выше 270 В;
- Время отключения: 0.2 с;
- Рабочая температура: -25...55 °C, -40...55 °C;
- Размеры: 86x35x64 мм;
- Соответствие ГОСТ IEC 62606-2016

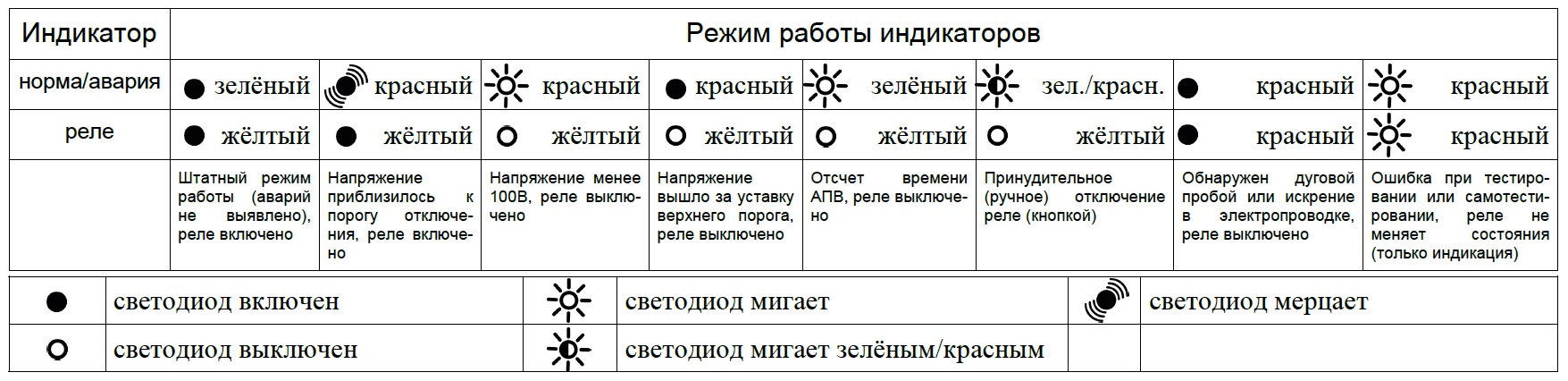

Рис. 1. Режим работы индикаторов
Рис. 2. Схемы включения УЗДП-63М
