Симисторный регулятор мощности до 10 кВт
KIT MK071M от компании Мастер Кит — это симисторный регулятор с электронным управлением и цифровой индикацией мощности. Силовым элементом управления является симистор (триак) BTA100-800B, допускающий регулировку мощности, подводимую к активной нагрузке до 10 кВт. Для нормального поддержания теплового режима симистор установлен на радиатор. Сетевое напряжение и нагрузка подключаются к винтовой колодке, расположенной на силовом модуле.
Плавная регулировка выходной мощности осуществляется двумя кнопками на панели управления. А трёхразрядный светодиодный индикатор показывает приблизительную величину установленной мощности от 0 до 100%. В регуляторе применен принцип фазового управления с задержкой переднего фронта относительного перехода напряжения через ноль (рис. 1).
Панель управления и силовой блок соединены плоским кабелем, что повышает удобство монтажа. Для крепления обеих частей устройства на них предусмотрены отверстия. При монтаже и эксплуатации регулятора необходимо соблюдать правила электробезопасности, так как прибор не имеет гальванической изоляции от сетевого напряжения.
KIT MK071M может работать с такими устройствами, как электроотопительное и нагревательное оборудование, системы освещения, мощные электромоторы переменного тока.
Технические параметры:
- Входное напряжение: 210...250 В, 50 Гц;
- Активная нагрузка, макс.: 10 кВт;
- Пределы регулировки: 0...100 %;
- Размеры силового модуля: 95х55х60 мм;
- Размеры панели управления: 75х60х25 мм;
- Симистор управления: BTA100-800B;
- Рабочая температура: -30...50 °С

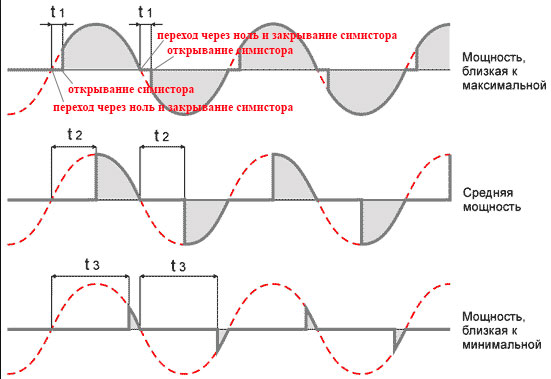

Рис. 1. Принцип управления мощностью
