Усилитель звуковой частоты с Bluetooth и картридером
Модуль KIT MP3116TF от Мастер Кит представляет собой усилитель звуковой частоты с возможностью воспроизведения аудиофайлов SD-карты и смартфона по радиоканалу Bluetooth. Усилитель класса D имеет два канала с мостовыми выходами 2х50, обеспечивающими высококачественное звучание. Основным компонентом усилителя является микросхема TDA3116, работающая в режиме c модуляцией BD (без выходного фильтра).
Аудиосигнал на усилитель можно подать через линейный аналоговый стереовход с SD-карты, на которой записаны файлы в формате MP3, или по Bluetooth со смартфона. Громкость регулируется установленным на плате потенциометром. Кроме того, кнопками, подключенными к контактам S1 и S2 (рис. 1), можно переключать треки на SD-карте и управлять громкостью сигналов, поступающих по беспроводному каналу Bluetooth.
KIT MP3116TF отлично подойдет для домашнего мультимедийного центра, Bluetooth-колонок, автомобильной аудиосистемы.
Технические параметры:
- Выходная мощность: 2х50 Вт, макс.;
- Однополярное питание: 9…26 В;
- Потребляемый ток в режиме покоя: 150 мА;
- Потребляемый ток: 4 А, макс.;
- Сопротивление нагрузки: 4…16 Ом;
- Частотный диапазон: 20…22000 Гц;
- Объём SD-карты: 64 ГБ;
- Формат аудиофайлов: MP3;
- Поддержка Bluetooth 4.1;
- Рабочая температура: -40…85 °С;
- Размеры: 93х84х20 мм

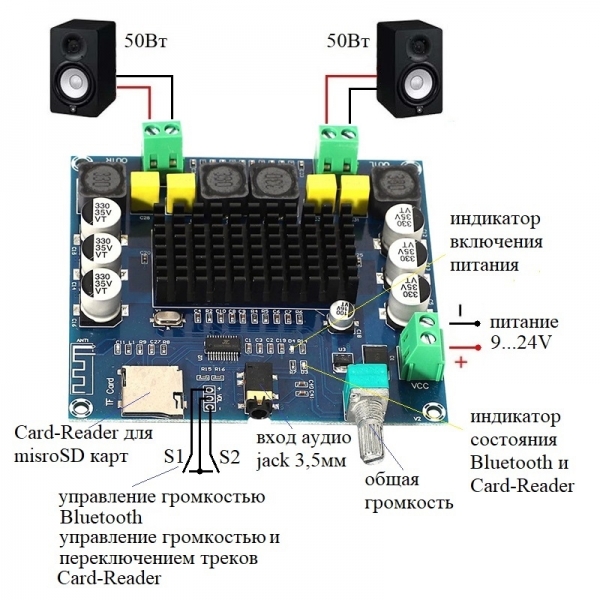

Рис. 1. Органы управления модулем
