Универсальное реле контроля напряжения
Реле РКН-1-1-15М от компании МЕАНДР защищает электрооборудование при отклонении напряжения от нормы из-за неисправностей в питающей электросети. Реле может работать при напряжении от 24 до 240 В как постоянного тока, так и промышленной частоты 50 Гц. Размещенный сбоку DIP-переключатель (рис. 1) позволяет выбрать величину номинального напряжения, тип тока AC/DC, время задержки срабатывания, режим работы: «окно», минимум, максимум (рис. 2, 3, 4). На передней панели имеются индикаторы напряжения сети «норма» и «авария» и регуляторы допустимого отклонения вверх и вниз на 5…30% от установленной DIP-переключателем номинальной величины.
Реле имеет две группы контактов на переключение с максимальным коммутируемым током 8 А. Устройство может использоваться для мониторинга максимального или минимального напряжения, а также в режиме «оконного компаратора» с двумя порогами, отслеживая аварийное состояние сети.
Технические параметры:
- Выбор рода напряжения: AC, DC;
- Выбор номинального напряжения Uном:
- 24, 36, 58, 100, 130, 220, 230, 240 В AC;
- 24, 48, 60, 100, 130, 220, 230, 240 В DC;
- Рабочее напряжение: минимальное 15 В, максимальное 330 В;
- Подстройка порогового напряжения: +5…+30% Uном, -30…-5% Uном;
- Погрешность установки порогового напряжения: 5% Uном;
- Погрешность измерения: 2% Uном;
- Время задержки срабатывания: 0.5, 2, 5, 10 с;
- Потребляемая мощность: 4 ВА;
- Контактная группа: DPDT, 2 группы на переключение;
- Коммутируемая нагрузка: 8 А, 250 В АС/30 В DC; 2000 ВА/240 Вт;
- Рабочая температура: -25…55 °С;
- Защиты от внешних воздействий: IP40/IP20;
- Размеры: 18х93х62 мм

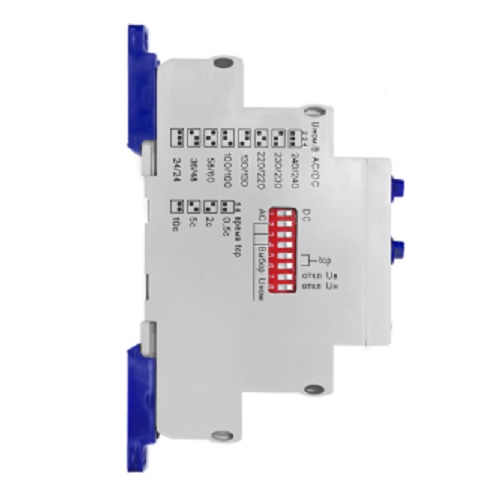

Рис. 1. Вид РКН-1-1-15М сбоку

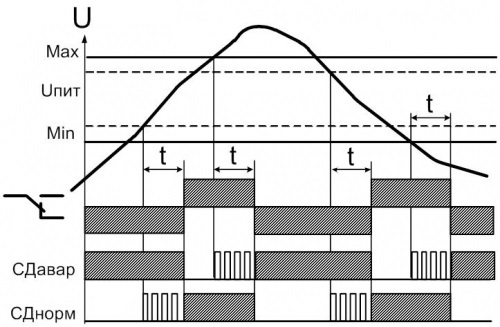

Рис. 2. «Оконный» режим
Рис. 3. Режим максимального напряжения

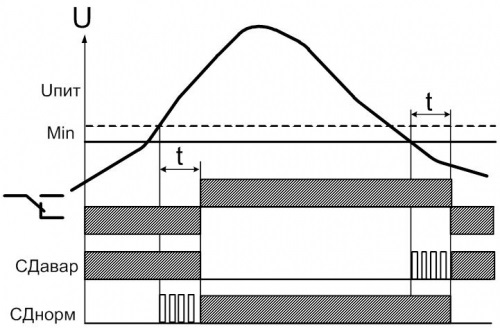

Рис. 4. Режим минимального напряжения
