Источники питания Mornsun семейств LM и LMF — универсальность применения при неизменно высоком качестве

Различные приложения и условия их работы требуют разных источников питания (ИП). Компания Mornsun предлагает ИП высокого качества серий LM и LMF. Разнообразие моделей по выходному напряжению и мощности позволяет идеально решить задачи по обеспечению устройств электропитанием.

Обеспечить надежным питанием электрооборудование – ответственная и достаточно сложная задача, ведь источник питания должен соответствовать множеству требований: быть работоспособным при определенных условиях окружающей среды, экономичным (с высоким КПД), иметь возможность подключаться к электросетям различных стандартов и качества, обеспечить приемлемый уровень собственных помех и противостоять внешним. Поэтому использование готового ИП видится более простым и экономным решением, чем самостоятельная разработка, ведь в этом случае все расходы по проектированию, тестированию, производству и сертификации берет на себя производитель источников питания. И главное – в этом случае экономится время разработчика, позволяя ускорить выход готовой продукции на рынок, а значит – повысить конкурентоспособность. При этом сохраняются качество и надежность, которые гарантирует производитель ИП. Mornsun – компания, имеющая мировую известность и заслужившая репутацию изготовителя надежных источников питания, не уступающих по своим характеристикам конкурентам, но при этом обладающих более низкой стоимостью. Огромное количество не только серий ИП, но и вариантов внутри каждой серии способны удовлетворить практически любые условия по питанию электронных устройств и оборудования. Например, ИП серий LM и LMF (рис. 1), представляющие собой изолированные импульсные преобразователи AC-DC, существуют с выходной мощностью от 15 до 1000 Вт, с одним или несколькими выходами, с корректором мощности (LMF) или без него (LM).

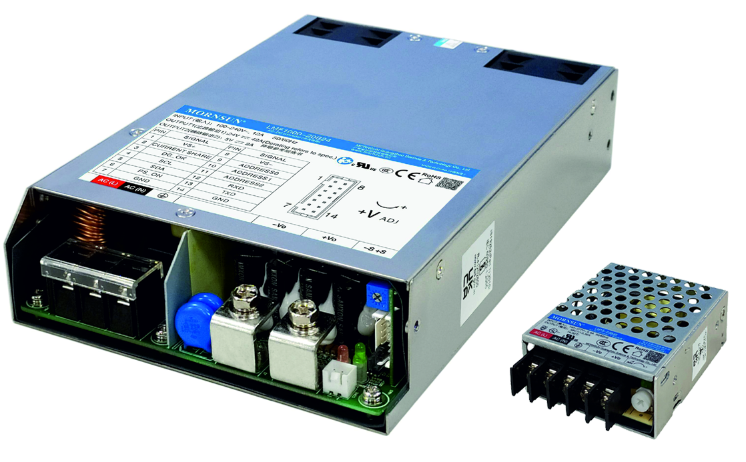

Рис. 1. Источники питания серии LM(F) мощностью 1 кВт (слева) и 15 Вт (справа)

В зависимости от мощности охлаждение ИП серии LM(F) может быть пассивным, посредством конвекции воздуха через перфорацию корпуса, или активным, при помощи одного или двух вентиляторов.

Расшифровка наименования источников питания с одним (основным) выходом, рассматриваемых ниже, приведена на рис. 2. Пятый параметр обозначает диапазон входного напряжения, позволяя разработчику выбрать один из трех вариантов. Третий вариант, обозначаемый цифрой «3», соответствует концепту 350RAC (Reliable under All Conditions, «надежный в любых условиях») компании Mornsun. Это гарантирует следующее:

• способность источника питания работать в электрической сети любого из мировых стандартов;
• соответствие уровня электромагнитных помех международным стандартам по ЭМС классов A и B;
• работоспособность на значительных высотах (до 5000 м над уровнем моря);
• прохождение источником питания комплекса тестов: хранение и работоспособность в различных климатических условиях, вибростойкость, продолжительная перегрузка, короткое замыкание на выходе и прочее.

Продолжительность тестов достаточно велика: например, длительность теста на устойчивость к высокой температуре составляет до 1000 часов. Компания Mornsun применяет концепт 350RAC не только для ИП серий LM(F), но и для других, например: LS-K, LS-R3, LD-R2, LH, LO, LI.

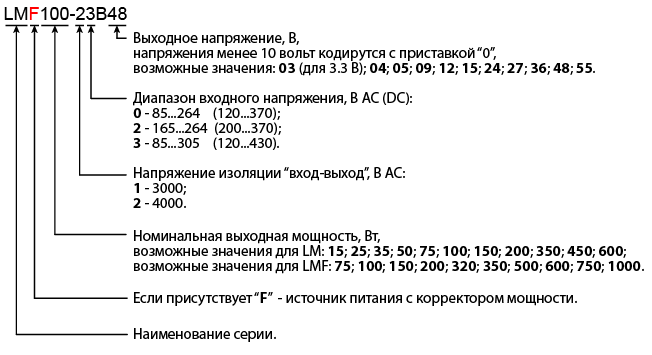

Рис. 2. Маркировка источников питания серии LM(F)

Дополнительно в конце маркировки могут быть указаны различные особенности. Например, наличие какого-либо сетевого интерфейса (UART, RS-485 и другие) или иное конструктивное исполнение: символ «С» указывает на наличие защитной крышки клеммной колодки, «Q» - защитное лаковое покрытие печатной платы. Символы «UH» (LMF350-23BxxUH) означают исполнение с кондуктивным охлаждением через U-образный корпус и дополнительный радиатор (металлическая пластина или корпус электрощита), то есть в таком варианте, несмотря на высокую мощность, отсутствуют вентиляторы. Это делает источник питания не только бесшумным, но и более надежным и нетребовательным к профилактическому обслуживанию. Внешний вид такого ИП показан на рис. 3.

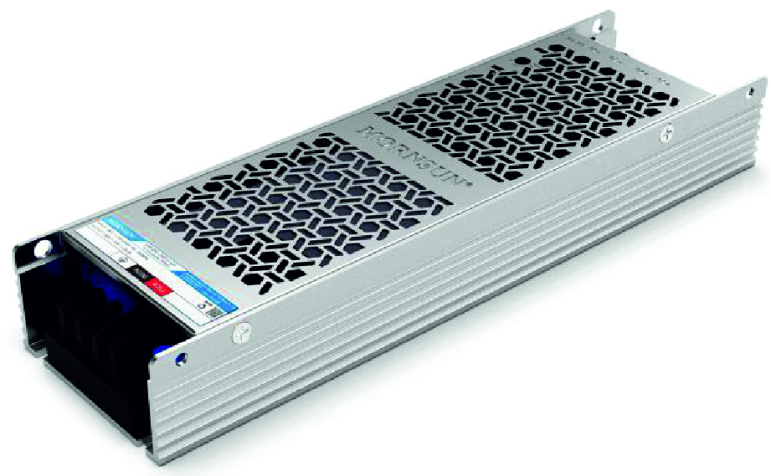

Рис. 3. Источники питания серии LMF350-23BxxUH (кондуктивное охлаждение)

Все источники питания серий LM(F) имеют комплекс защит от аварийных ситуаций (перегрева, перенапряжения и перегрузки на выходе, короткого замыкания), возможность подстройки выходного напряжения. ИП с выходной мощностью 320 Вт и более (за исключением LMF350-23BxxUH) имеют принудительное охлаждение встроенными вентиляторами. В таблицах 1 и 2 приведены некоторые характеристики ИП серий LM и LMF.

Таблица 1. Технические характеристики ИП серии LM



В серии LM имеется уникальный вариант: LM600-12B30-ZYD. Этот источник питания отличается от других возможностью регулировки выходного напряжения в широких пределах внешним управляющим напряжением, график которого приведен на рис. 4 (фактически он имеет отклонения от линейности).

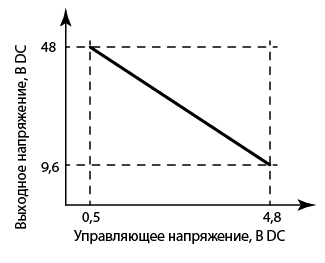

Рис. 4. Управление значением выходного напряжения LM600-12B30-ZYD

В серии LMF, помимо корректора мощности, у источников питания в качестве штатного есть дополнительный функционал, расширяющийся по мере роста мощности: удаленное управление, сигнализация состояния «DC-OK», сетевые интерфейсы (UART, RS-485, I2C) и прочие.

Таблица 2. Технические характеристики ИП серии LMF

Источники питания LMF750-12B36X-F-XX и LMF1000-20Bxx имеют дополнительный выход напряжением 5 В DC и током 3 и 2 А соответственно. Помимо этого, данные ИП имеют еще два существенных отличия от остальных. ИП LMF750-12B36X-F-XX предназначен для аварийного освещения и звукового оповещения, а LMF1000-20Bxx поддерживают параллельное соединение между собой по схеме 3 + 1, обеспечивая резервирование питания оборудования.

Более 22 лет разработки источников питания дали компании Mornsun громадный опыт по проектированию, производству и удовлетворению спроса. Более половины этого срока компания присутствует на российском рынке ИП, зарекомендовав себя не только как надежного партнера и производителя качественного оборудования, но и как компанию, которая благодаря своему большому и постоянно расширяющемуся ассортименту способна решить практически любую задачу по обеспечению питания различных приложений.
