Драйверы LCM от MEAN WELL – интеллектуальные возможности KNX

Драйверы LCM от MEAN WELL – интеллектуальные возможности KNX

В семействе источников питания LCM есть модели с поддержкой интерфейса KNX. Данный интерфейс является стандартом «де-факто» для систем умного дома. Светильники с поддержкой этого интерфейса можно интегрировать с системой автоматизации всего здания. Однако не все драйверы семейства LCM поддерживают KNX. На поддержку KNX указывает суффикс KN в названии модели. Если суффикс DA, то такой драйвер поддерживает DALI. А если суффикса нет, то речь идет о системе «3 в 1». Поддержка интерфейса DALI и системы «3 в 1» в семействе LCM реализованы примерно так же, как и в семействе LDC.

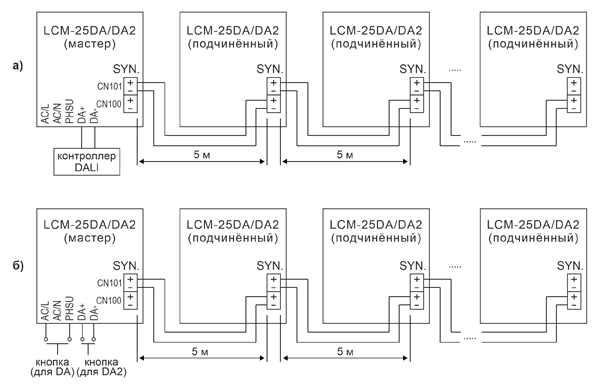

Рис. 1. Работа DALI в драйверах LCM DA с контроллером (а) и кнопкой (б)

Драйверы соединяются через клеммы SYN. В семействе LCM предусмотрена функция синхронизации, позволяющая нескольким устройствам работать как единый кластер.

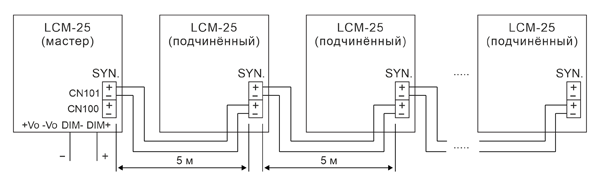

Рис. 2. Синхронизация в драйверах семейства LCM

Главным преимуществом KNX по сравнению с DALI является двунаправленная передача данных. То есть, если в DALI информация передается только в направлении к управляемому объекту, то в KNX можно получать от него отклик. Применительно к освещению появляется возможность контролировать состояние светильников и своевременно осуществлять их техническое обслуживание при первых признаках неполадок.

Кроме этого, KNX изначально разрабатывался для самых разнообразных устройств, а DALI – только для управления освещением (хотя потом в DALI добавили функции для управления и некоторыми другими видами устройств). Поэтому, когда речь заходит о комплексной автоматизации здания, KNX предпочтительнее.

В драйверах семейства LCM реализована прямая поддержка KNX, что значительно уменьшает размеры и стоимость решения по сравнению с конкурентами, у которых используются отдельно драйвер и отдельно модуль KNX. Кроме этого, возрастает надежность системы. Витая пара подключается к клеммам KNX+ и KNX- на драйвере.



Рис. 3. Схема ручного управления диммированием

Также на драйвере предусмотрена клемма PUSH для установки диммирования вручную. Функции и способ их вызова, в отличие от DALI-драйверов, настраиваются программно. К одной кнопке допустимо подключить до 10 драйверов, максимальная длина провода до крайнего драйвера – 20 м.



Рис. 4. Схема мониторинга входного напряжения

Но есть и другой вариант подключения, когда клемма PUSH используется для проверки напряжения на входе.

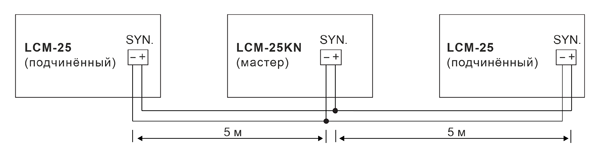

Рис. 5. Пример кластера из одного драйвера с поддержкой KNX и двух драйверов без такой функции

Драйверы можно объединять в кластеры, для системы управления такой кластер выглядит как KNX-устройство. При этом в кластере должно быть как минимум одно устройство «мастер» с поддержкой KNX и до 9 драйверов, для которых поддержка KNX не обязательна.

В драйверах с поддержкой KNX также реализована функция CLO (Constant Light Output), компенсирующая уменьшение светового потока светодиодов со временем путем увеличения силы тока через них. Данная функция особенно полезна для светильников на производстве, где требуется поддерживать стабильное значение освещенности во времени и довольно сложно менять светильники. Благодаря CLO светильники прослужат дольше при неизменном световом потоке. Кстати, в драйверах семейства LCM, модели на 40 и 60 Вт, также есть функция защиты светодиодов от перегрева, что повышает жизненный цикл службы светильников.

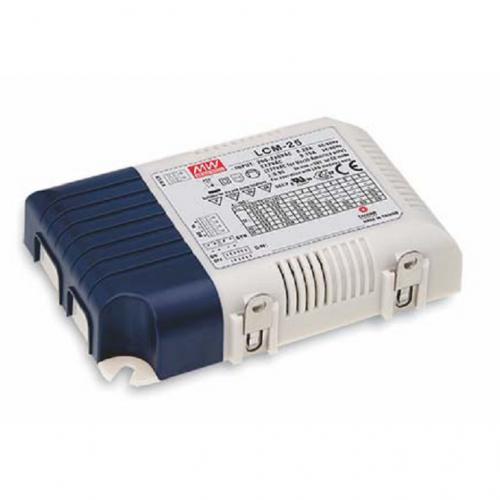

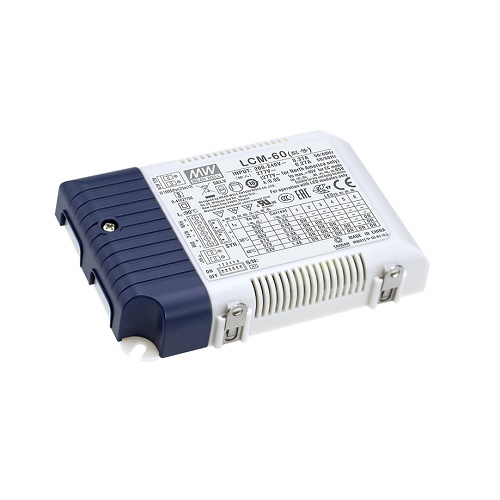

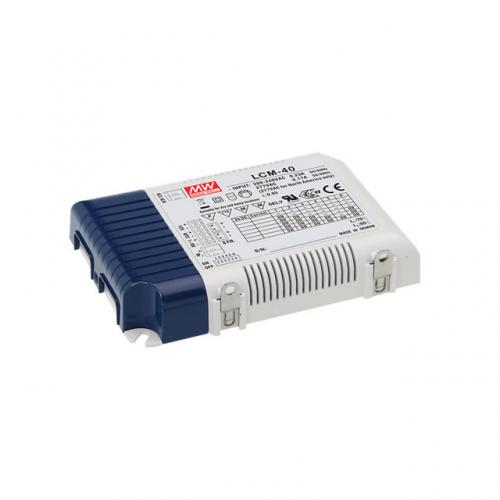

Рис. 6. Внешний вид драйвера семейства LCM

В семейство LCM входят драйверы с мощностями 25, 40 и 60 Вт с уровнем пульсаций не более 5%, что позволяет их использовать для самых разных помещений.

Выходные токи имеют фиксированные номинальные значения: для LCM-25 и LCM-40 – 350, 500, 600, 700, 900 и 1050 мА, а для LCM-60 – 500, 600, 700, 900, 1050 и 1400 мА. КПД, в зависимости от модели, составляет от 85 до 92%. Отметим высокий коэффициент мощности – не менее 0.94 для LCM-25, не менее 0.975 для LCM-40 и LCM-60.

Рабочий диапазон температур для LCM-25 -30…85 °C; для LCM-40 и LCM-60 -30…90 °C, что важно для промышленных светильников, в том числе для хладокомбинатов. Габариты для устройств такого класса весьма компактные: LCM-25 – 105х68х23 мм; LCM-40 и LCM-60 – 123.5х81.5х23 мм.

Производители: MEAN WELL

Разделы: AC-DC источники питания, LED-драйверы

Опубликовано: 26.07.2022
