Модульный датчик движения ZRD-09
Модуль датчика движения ZRD-09 компании Winsen обладает низким потреблением в статическом режиме, широким диапазоном питающего напряжения и высокой чувствительностью. В качестве чувствительного элемента применён инфракрасный пироэлектрический (PIR) сенсор серии RD-624, использующий метод двойной компенсации для повышения стабильности обнаружения и подавления помех, вызванных изменением температуры. Также в состав модуля входит специализированная ИС (ASIC), стабилизатор напряжения, линза Френеля. Два подстроечных резистора позволяют регулировать время включения и чувствительность. С помощью перемычки можно установить режим однократного запуска с фиксированным временным интервалом после обнаружения объекта или режим с перезапуском, позволяющий увеличивать время при неоднократном срабатывании PIR-датчика (рис. 1).
Модуль ZRD-09 может использоваться в системах безопасности, бытовой технике, игрушках, умном доме, для управления освещением.
Технические параметры:
- Напряжение питания: 5…20 В;
- Ток покоя при 5 В: 65 мкА;
- Выходной уровень: низкий 0, высокий 3 В;
- Время выдержки: 3...300 сек;
- Время блокировки срабатывания: 4 сек (по умолчанию);
- Габаритные размеры: 32х24х24 мм;
- Угол обзора: 100°;
- Рабочая температура: -10...70 °С;
- Размер линзы: 23 мм;
- Диапазон обнаружения: 4...8 м (регулируемый)

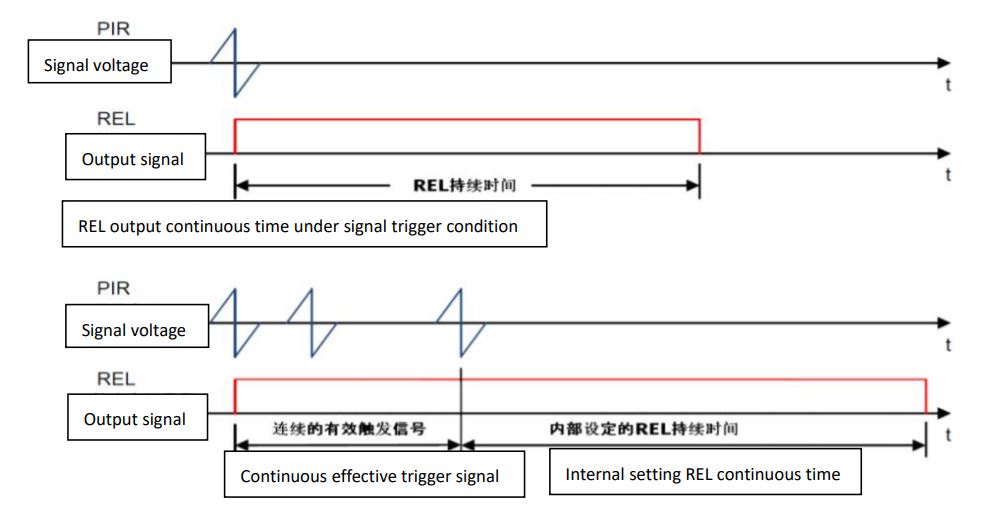

Рис. 1. Режимы работы ZRD-09: однократный и с перезапуском
