Самый простой в мире способ переключения конфигураций источника питания
Зачастую, для настройки режимов работы цифровых и смешанных микросхем применяют различного рода переключатели-перемычки. Сочетание замкнутых и разомкнутых либо подключенных к логическим "1" и "0" контактов однозначно определяет конфигурацию микросхемы и ее работу. Кажется, что может быть проще? Однако инженеры компании Powervation придумали еще более простой и в то же время оригинальнейший метод настройки контроллеров импульсных источников питания с помощью всего лишь одного резистора.

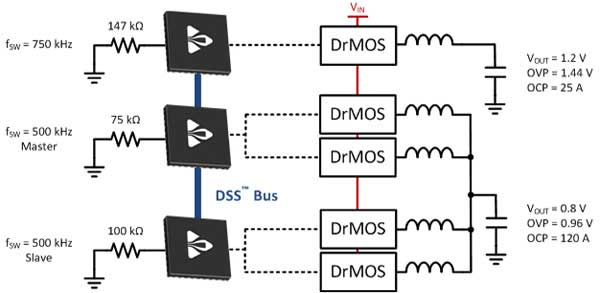

Суть технологии Single-pin CONFIG следует из её названия. Контроллеры источников питания Powervation имеют один-единственный вход для настройки режима работы. Значение сопротивления, включенного между этим выводом и землей, задает конфигурацию микросхемы.

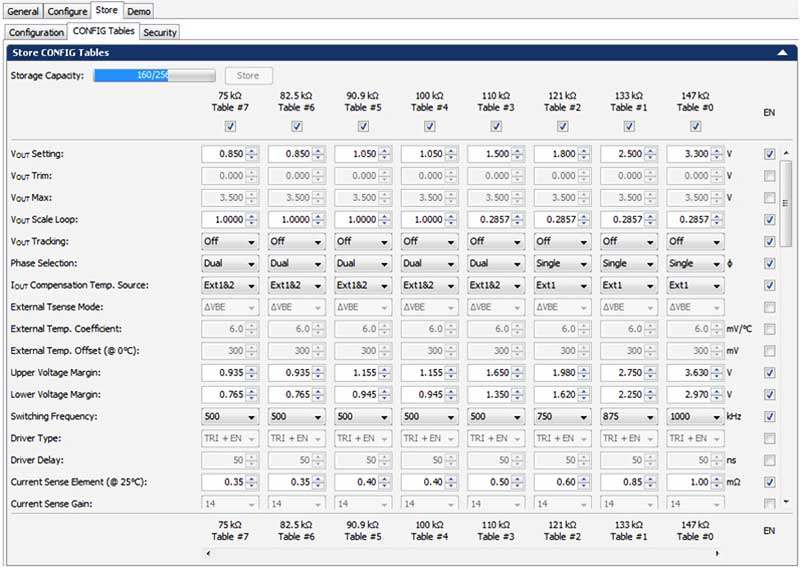

Всего доступно восемь конфигураций, каждая из которых включает 59 параметров – таких, как выходное напряжение, параметры защиты, режимы работы и т.д. Конфигурации задаются с помощью специального программного обеспечения для компьютера и загружаются в память контроллера.
Также можно заказать уже запрограммированные контроллеры. Такая возможность позволяет создавать на основе контроллеров Powervation универсальные, быстро перестраиваемые источники питания либо использовать одинаково запрограммированные контроллеры в различных изделиях. При этом отпадает необходимость индивидуального программирования контроллеров для каждого изделия, унифицируется элементная база, и, следовательно, снижается время и стоимость производства.
Powervation представляет несколько новинок – одно- и двухфазных контроллеров, оснащённых технологией Single-pin CONFIG. Контроллеры предназначены для управления ключами ШИМ в импульсных источниках вторичного питания.
Параметры | PV3103 | PV3105 | PV3202 | PV3205 |
Тип | Однофазный | Двухфазный | ||
Выходное напряжение, В | 0,6–1,52 | 0,6–5,5 | 0,6–1,52 | 0,6–5,5 |
Частота преобразования, кГц | 375–1000 | 375–1250 | 375–1000 | 375–1250 |
Температурная стабильность | ±0,5% Uвых ±1,5% Uвых ±3% Iвых | |||
Корпус | QFN-28, 4?4 мм | QFN-32, 5?5 мм | ||
Дополнительные возможности | Программируемая защита и оповещения, измерения напряжений и токов, телеметрия, интерфейс Intel SVID | Программируемые параметры отключения и перезапуска, нагрузка, шина Digital Stress Share для работы в режимах мульти-POL | Программируемая защита и оповещения, измерения напряжений и токов, телеметрия, интерфейс Intel SVID | Программируемые параметры отключения и перезапуска, нагрузка, шина Digital Stress Share для работы в режимах мульти-POL |
Применение | Intel SVID-совместимые приложения, питание процессоров Intel Atom, памяти DDR, ПЛИС и т.д., применение в устройствах связи и т.д. | Питание процессоров Intel Atom, серверных процессоров ARM, памяти DDR, распределённые системы питания, сетевые приложения и т.д. | Intel SVID-совместимые приложения, питание памяти DDR, ПЛИС и т.д., применение в устройствах связи и т.д. | Питание DDR-памяти с возможностью разгона, ПЛИС, микропроцессоров и т.д., сетевые и вычислительные устройства, системы распределённого питания |
О компании
Компания Powervation основана в 2006 году. Основное направление ее деятельности – разработка энергоэффективных систем питания для вычислительных устройств. Созданные компанией технологии адаптивного цифрового управления источниками питания защищены патентами. Головной офис компании находится в городе Корк (Ирландия), филиалы расположены в Сан-Хосе (Калифорния, США) и Гонконге.
