Отладочная плата LDM-K1986BE92QI на базе микроконтроллера, сделанного в России

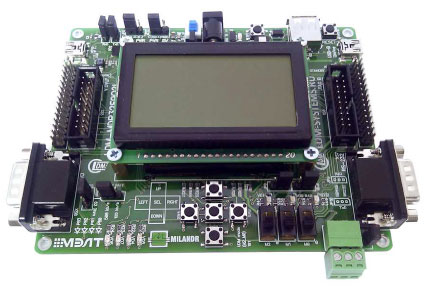

Отладочная плата LDM-K1986BE92QI представляет собой печатную плату размером 127х102х22 мм. На плате установлен 32-битный микроконтроллер К1986BE92QI (MDR32F9Q2I) с ядром ARM Cortex-M3. Отладочная плата LDM-K1986BE92QI предназначена для быстрого обучения азам проектирования электронных устройств на основе контроллера К1986BE92QI (MDR32F9Q2I), легкого старта новых проектов, сокращения времени выхода нового продукта на рынок.

В составе отладочного комплекта, как опции, могут устанавливаться интерфейсные микросхемы протоколов: CAN MDRI6601SI (К5559ИН14А) и RS485 MDRI4852SI (К5559ИН10Б).

На плате установлены все необходимые элементы для быстрого запуска и освоения микропроцессора K1986BE92QI (MDR32F9Q2I). Для удобства в плату встроен USB-UART загрузчик, позволяющий программировать FLASH память микроконтроллера K1986BE92QI (MDR32F9Q2I) без дополнительных программаторов.

Отличительные особенности:

• Ядро:
  • ARM 32-битное RISC-ядро Cortex™-M3 ревизии 2.0, тактовая частота до 80 МГц, производительность 1.25 DMIPS/ МГц (Dhrystone 2.1) при нулевой задержке памяти;
  • блок аппаратной защиты памяти MPU;
  • умножение за один цикл, аппаратная реализация деления.
• Память:
  • встроенная энергонезависимая Flash-память программ размером 128 Кбайт;
  • встроенное ОЗУ размером 32 Кбайт;
  • контроллер внешней шины с поддержкой микросхем памяти СОЗУ, ПЗУ, NAND Flash.
• Питание и тактовая частота:
  • внешнее питания 2,2?3,6 В;
  • встроенный регулируемый стабилизатор напряжения на 1,8 В для питания ядра;
  • встроенные схемы контроля питания;
  • встроенный домен с батарейным питанием;
  • встроенные подстраиваемые RC генераторы 8 МГц и 40 кГц;
  • внешние кварцевые резонаторы на 2?16 МГц и 32 кГц;
  • встроенный умножитель тактовой частоты PLL для ядра;
  • встроенный умножитель тактовой частоты PLL для USB.
• Режим пониженного энергопотребления:
  • режимы Sleep, Deep Sleep и Standby;
  • батарейный домен с часами реального времени и регистрами аварийного сохранения.
• Аналоговые модули:
  • два 12-тиразрядных АЦП (до 16 каналов);
  • температурный датчик;
  • двухканальный 12-тиразрядный ЦАП;
  • встроенный компаратор.
• Периферия:
  • контроллер DMA с функциями передачи Периферия-Память, Память-Память;
  • два контроллера CAN интерфейса;
  • контроллер USB интерфейса с функциями работы Device и Host;
  • контроллеры интерфейсов UART, SPI, I2C;
  • три 16-тиразрядных таймер-счетчика с функциями ШИМ и регистрации событий;
  • до 96 пользовательских линий ввода-вывода.
• Отладочные интерфейсы:
  • последовательные интерфейсы SWD и JTAG.

Анонс составил и подготовил
Акмееев роман,
r.akmeev@terraelectronica.ru

Производители: LDMSYSTEMS

Опубликовано: 15.10.2014
