Модули Unigate IC - полнофункциональные встраиваемые шлюзы для промышленных сетей

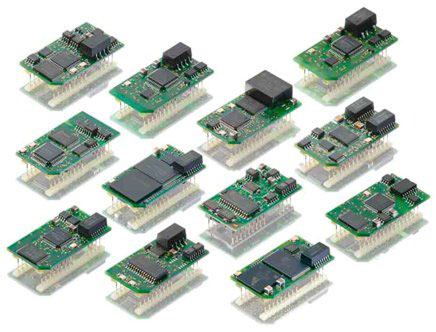

UNIGATE^® IC - серия встраиваемых модулей компании Deutschmann Automation размерами всего лишь 45х25 мм (корпус DIL-32) объединяет в себе аналоговые и цифровые компоненты шинных интерфейсов промышленных сетей и Ethernet (микроконтроллеры, флэш-память, ОЗУ, интерфейсные схемы, драйвер шины, UART-контроллеры и др.), необходимые для выполнения функций преобразования соответствующего шинного или Ethernet-протокола.

Модули UNIGATE^® IC могут подключаться к микропроцессору оконечного устройства или работать отдельно. Модули сертифицированы, протестированы на различных типах шин и обеспечивают надежную работу во всех распространенных мастер-системах.

Встроенный процессор обрабатывает весь трафик данных на шине, значительно разгружая процессор управляющего устройства. Преобразование протоколов производится по скриптам, прописываемым в память UNIGATE^® IC. Написание и отладка скриптов возможна с помощью бесплатного пакета фирменного ПО Protocol Developer в соответствии с назначением конечного устройства и требованиями шины. В программное обеспечение управляющего оборудования не вносятся какие-либо изменения, а его микропроцессор освобождается от выполнения задач по передаче данных и обмена по шине.

Программные и аппаратные интерфейсы семейства UNIGATE^® IC стандартизованы и функционально идентичны, что обеспечивает полную взаимозаменяемость различных моделей UNIGATE^® IC.

Все модули серии UNIGATE^® IC используют полноразмерный пакет данных и поддерживают все допустимые скорости обмена данных по каждому протоколу. Также поддерживается полный спектр сервисов для slave-устройств. Шинный идентификатор (ID) устанавливается программно или с помощью переключателя через сдвиговый регистр. Состояние устройства отображают светодиоды, подключенные через сдвиговый регистр или напрямую через микросхему драйвера шины. Основным преимуществом модулей UNIGATE^® IC является скриптовый язык программирования.

В результате не требуется осуществлять какие-либо изменения в ПО управляющего устройства. Пользователь получает возможность с помощью скрипта подготавливать и изменять данные, управлять их передачей, а также создавать сложные протоколы.

Подключение к процессору в системах с собственным микропроцессором выполняется посредством внутреннего интерфейса UART. При этом UNIGATE^® IC берет на себя выполнение всех задач передачи данных, в т.ч. обмен с шиной, значительно разгружая процессор. Взаимодействие процессора и UNIGATE^® IC происходит с помощью программного скрипта. По этой же технологии происходит выполнение сложных протоколов, обработка данных, буферизация и т.д. без использования собственного ПО управляющего устройства.

Подключение к оборудованию, не имеющему собственного процессора, осуществляется через интерфейс с тактируемым сдвиговым регистром (последовательный синхронный интерфейс). В каждом случае обрабатываются до 256-ти входных и выходных сигналов. Управление производится программным обеспечением UNIGATE^® IC.

Второй последовательный интерфейс может быть использован для конфигурирования или в качестве отладочного интерфейса для тестирования скриптов.

При использовании модулей Deutschmann UNIGATE^® IC время разработки сокращается примерно на 70-80%. Благодаря взаимозаменяемости линейки UNIGATE^® IC, однократно отлаженный и приспособленный к конкретным задачам модуль можно использовать в другом оборудовании с другими шинными или Ethernet-интерфейсами. То же самое касается программных скриптов. При этом не требуется вносить какие-либо изменения в ПО управляющего устройства.

Области применения: модули Deutschmann UNIGATE^® IC могут применяться в устройствах автоматического регулирования любой сложности, будь то система комплексного управления или простой исполнительный механизм или датчик. UNIGATE^® IC позволяют подключать устройства управления с расширенными возможностями, выходящими за рамки классических технологий автоматизации, к шинам на основе FieldBus или Ethernet.
