Оценочный набор V2-EVAL-EU для изучения возможностей микросхем Vinculum-II VNC2
Набор V2-EVAL-EU предназначен для использования в качестве аппаратной платформы, которая позволяет легко оценить функциональные возможности серии микросхем Vinculum-II VNC2 со встроенными USB Host/Slave контроллерами компании FTDI. Оценочная плата V2-EVAL из набора содержит все компоненты, которые могут потребоваться пользователю для начала разработки USB Host/Slave систем, основанных на микросхеме VNC2.
Отличительные особенности:
- VNC2 – встроенная микросхема USB Host/Slave, доступная при подключении дочерней платы;
- Выбор дочерней платы с VNC2 в корпусе QFN с 32, 48 или 64 выводами;
- Два разъема USB type A для подключения USB slave периферийных устройств;
- Разъемы для портов I/OVNC2, сгруппированные по имени/или функции порта;
- FT42232H – преобразователь USB в 4-канальный UART для функций программирования и отладки VNC2;
- Один разъем USB type B для подключения к базовому ПК посредством микросхемы FT4232H;
- 4 программируемых пользователем светодиода;
- 4 программируемых пользователем кнопки.
Спецификация:
- Напряжение питания: 4,75…5,25В;
- Потребляемый ток: 60 мА (без подключенных к портам USB1 или USB2 USB устройств);
- Выход напряжения питания на разъем I/O: 5 В/150 мА, 3,3 В/150 мА;
- Размер базовой платы: 167x156x1,5 мм;
- Размер дочерней платы с VNC2: 37,9x32,48x10,0 мм.
Комплектация:
В стандартный комплект поставки оценочного набора V2-EVAL-EU входят следующие компоненты:
- Плата V2-EVAL;
- Сетевой адаптер 5 В / 1 А (PSU);
- Кабель USB A/B для подключения к базовому ПК в режимах программирования/эмуляции терминала или отладки;
- USB переходник для подключения приложений для режима USB slave.

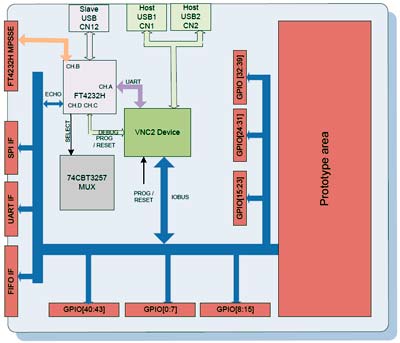

Блок-схема платы V2-EVAL

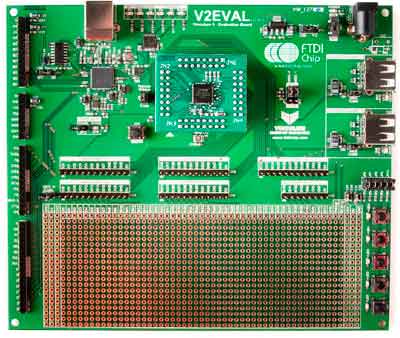

Плата V2-EVAL с установленной дочерней платой VNC2 Daughter board
Для V2-EVAL-EU требуется модуль дочерней платы на базе VNC2, установленный в специальный разъем, расположенный на основной плате, что позволяет начать нормальную работу с набором.
Модули дочерних плат продаются отдельно. Доступны 3 версии под микросхемы с 32, 48 и 64 выводами.
Варианты конструктивного исполнения
| Номер по каталогу | Описание |
| V2-EVAL- EU | Набор с основной платой, источником питания и кабелями. |
| V2-EVAL- EXT32 | Модуль дочерней платы на базе VNC2 в корпусе QFN с 32 выводами для использования V2-EVAL. |
| V2-EVAL- EXT48 | Модуль дочерней платы на базе VNC2 в корпусе QFN с 48 выводами для использования V2-EVAL. |
| V2-EVAL- EXT64 | Модуль дочерней платы на базе VNC2 в корпусе QFN с 64 выводами для использования V2-EVAL. |
Перед началом работы:
- Проверьте, что компоненты из комплекта поставки не имеют механических повреждений.
- Убедитесь, что в набор входит подходящая версия источника питания, зависящая от региона, в котором Вы находитесь. Программное обеспечение для оценки возможностей набора и примеры проектов можно загрузить с сайта FTDI.
Обслуживание платы:
Предохранение от статического электричества
Без надлежащей антистатической защиты плату можно легко повредить. Поэтому при работе с платой защищайте ее от статического электричества.
Требования к условиям окружающей среды
Плата V2-EVAL должна храниться при температуре от -40°...80°C. Рекомендуемый рабочий температурный диапазон составляет от 0°...55°C.
