Набор SMD резисторов и конденсаторов RC0603 для широкого круга применений
RC0603 – набор SMD резисторов и конденсаторов типоразмера 0603 является незаменимым инструментом для разработчиков электронной техники, монтажников и инженеров сервисных центров. Благодаря удобному форм-фактору книги формата А5, набор позволит в кратчайшие сроки найти конденсатор или резистор требуемого номинала и установить его на печатную плату. Кроме того, набор RC0603 - незаменимая вещь для радиолюбителей, создающих собственные решения, начиная от простых проектов моргания светодиодом и заканчивая сложнейшими роботами, квадрокоптерами и одноплатными миникомпьютерами.

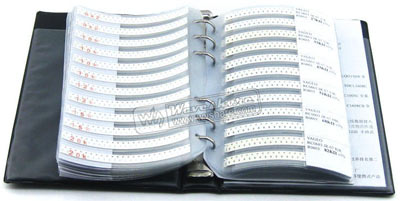

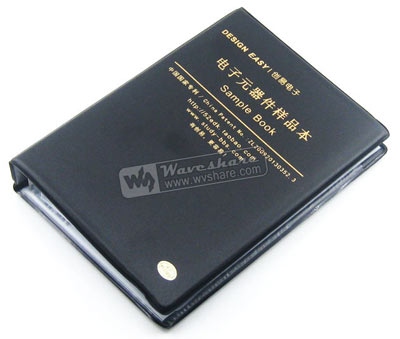

Набор представляет собой блочную тетрадь формата А5 с нарезанными в полоски по 25 штук резисторами YAGEO (типоразмер 0603, точность 5%) и конденсаторами muRata (типоразмер 0603, точность 5%). В состав набора входят компоненты следующих номиналов:
| Резисторы | ||||
| № | Описание | P/N | Кол-во полосок | Общее кол-во компонентов |
| 1 | YAGEO R0603,0?±5% | RC0603 JR-07 0R | 4 | 100 |
| 2 | YAGEO R0603,1?±5% | RC0603 JR-07 1R | 2 | 50 |
| 3 | YAGEO R0603,1.2?±5% | RC0603 JR-07 1R2 | 2 | 50 |
| 4 | YAGEO R0603,1.5?±5% | RC0603 JR-07 1R5 | 2 | 50 |
| 5 | YAGEO R0603,2?±5% | RC0603 JR-07 2R | 2 | 50 |
| 6 | YAGEO R0603,2.7?±5% | RC0603 JR-07 2R7 | 2 | 50 |
| 7 | YAGEO R0603,3.3?±5% | RC0603 JR-07 3R3 | 2 | 50 |
| 8 | YAGEO R0603,4.3?±5% | RC0603 JR-07 4R3 | 2 | 50 |
| 9 | YAGEO R0603,5.1?±5% | RC0603 JR-07 5R1 | 2 | 50 |
| 10 | YAGEO R0603,6.8?±5% | RC0603 JR-07 6R8 | 2 | 50 |
| 11 | YAGEO R0603,8.2?±5% | RC0603 JR-07 8R2 | 2 | 50 |
| 12 | YAGEO R0603,10?±5% | RC0603 JR-07 10R | 2 | 50 |
| 13 | YAGEO R0603,12?±5% | RC0603 JR-07 12R | 2 | 50 |
| 14 | YAGEO R0603,15?±5% | RC0603 JR-07 15R | 2 | 50 |
| 15 | YAGEO R0603,20?±5% | RC0603 JR-07 20R | 2 | 50 |
| 16 | YAGEO R0603,27?±5% | RC0603 JR-07 27R | 2 | 50 |
| 17 | YAGEO R0603,33?±5% | RC0603 JR-07 33R | 2 | 50 |
| 18 | YAGEO R0603,43?±5% | RC0603 JR-07 43R | 2 | 50 |
| 19 | YAGEO R0603,51?±5% | RC0603 JR-07 51R | 2 | 50 |
| 20 | YAGEO R0603,68?±5% | RC0603 JR-07 68R | 2 | 50 |
| 21 | YAGEO R0603,82?±5% | RC0603 JR-07 82R | 2 | 50 |
| 22 | YAGEO R0603,100?±5% | RC0603 JR-07 100R | 2 | 50 |
| 23 | YAGEO R0603,120?±5% | RC0603 JR-07 120R | 2 | 50 |
| 24 | YAGEO R0603,150?±5% | RC0603 JR-07 150R | 2 | 50 |
| 25 | YAGEO R0603,200?±5% | RC0603 JR-07 200R | 2 | 50 |
| 26 | YAGEO R0603,270?±5% | RC0603 JR-07 270R | 2 | 50 |
| 27 | YAGEO R0603,330?±5% | RC0603 JR-07 330R | 2 | 50 |
| 28 | YAGEO R0603,430?±5% | RC0603 JR-07 430R | 2 | 50 |
| 29 | YAGEO R0603,510?±5% | RC0603 JR-07 510R | 2 | 50 |
| 30 | YAGEO R0603,680?±5% | RC0603 JR-07 680R | 2 | 50 |
| 31 | YAGEO R0603,820?±5% | RC0603 JR-07 820R | 2 | 50 |
| 32 | YAGEO R0603,1K?±5% | RC0603 JR-07 1K | 4 | 100 |
| 33 | YAGEO R0603,1.2K?±5% | RC0603 JR-07 1K2 | 2 | 50 |
| 34 | YAGEO R0603,1.5K?±5% | RC0603 JR-07 1K5 | 2 | 50 |
| 35 | YAGEO R0603,2K?±5% | RC0603 JR-07 2K | 2 | 50 |
| 36 | YAGEO R0603,2.7K?±5% | RC0603 JR-07 2K7 | 2 | 50 |
| 37 | YAGEO R0603,3.3K?±5% | RC0603 JR-07 3K3 | 2 | 50 |
| 38 | YAGEO R0603,4.3K?±5% | RC0603 JR-07 4K3 | 2 | 50 |
| 39 | YAGEO R0603,5.1K?±5% | RC0603 JR-07 5K1 | 2 | 50 |
| 40 | YAGEO R0603,6.8K?±5% | RC0603 JR-07 6K8 | 2 | 50 |
| 41 | YAGEO R0603,8.2K?±5% | RC0603 JR-07 8K2 | 2 | 50 |
| 42 | YAGEO R0603,10K?±5% | RC0603 JR-07 10K | 4 | 100 |
| 43 | YAGEO R0603,12K?±5% | RC0603 JR-07 12K | 2 | 50 |
| 44 | YAGEO R0603,15K?±5% | RC0603 JR-07 15K | 2 | 50 |
| 45 | YAGEO R0603,20K?±5% | RC0603 JR-07 20K | 2 | 50 |
| 46 | YAGEO R0603,27K?±5% | RC0603 JR-07 27K | 2 | 50 |
| 47 | YAGEO R0603,33K?±5% | RC0603 JR-07 33K | 2 | 50 |
| 48 | YAGEO R0603,43K?±5% | RC0603 JR-07 43K | 2 | 50 |
| 49 | YAGEO R0603,51K?±5% | RC0603 JR-07 51K | 2 | 50 |
| 50 | YAGEO R0603,68K?±5% | RC0603 JR-07 68K | 2 | 50 |
| 51 | YAGEO R0603,82K?±5% | RC0603 JR-07 82K | 2 | 50 |
| 52 | YAGEO R0603,100K?±5% | RC0603 JR-07 100K | 2 | 50 |
| 53 | YAGEO R0603,120K?±5% | RC0603 JR-07 120K | 1 | 25 |
| 54 | YAGEO R0603,150K?±1% | RC0603 FR-07 150K | 1 | 25 |
| 55 | YAGEO R0603,200K?±5% | RC0603 JR-07 200K | 1 | 25 |
| 56 | YAGEO R0603,270K?±5% | RC0603 JR-07 270K | 1 | 25 |
| 57 | YAGEO R0603,330K?±5% | RC0603 JR-07 330K | 1 | 25 |
| 58 | YAGEO R0603,430K?±5% | RC0603 JR-07 430K | 1 | 25 |
| 59 | YAGEO R0603,510K?±5% | RC0603 JR-07 510K | 1 | 25 |
| 60 | YAGEO R0603,680K?±5% | RC0603 JR-07 680K | 1 | 25 |
| 61 | YAGEO R0603,820K?±5% | RC0603 JR-07 820K | 1 | 25 |
| 62 | YAGEO R0603,1M?±5% | RC0603 JR-07 1M | 1 | 25 |
| 63 | YAGEO R0603,2M?±5% | RC0603 JR-07 2M | 1 | 25 |
| Конденсаторы | ||||
| № | Описание | P/N | Кол-во полосок | Общее |
| 1 | muRata C0603,15pF±5% 50V C0G | GRM1885C1H150JA01D | 1 | 25 |
| 2 | muRata C0603,22pF±5% 50V C0G | GRM1885C1H220JA01D | 4 | 100 |
| 3 | muRata C0603,27pF±5% 50V C0G | GRM1885C1H270JA01D | 2 | 50 |
| 4 | muRata C0603,33pF±5% 50V C0G | GRM1885C1H330JA01D | 2 | 50 |
| 5 | muRata C0603,47pF±5% 50V C0G | GRM1885C1H470JA01D | 1 | 25 |
| 6 | muRata C0603,68pF±5% 50V C0G | GRM1885C1H680JA01D | 1 | 25 |
| 7 | muRata C0603,82pF±5% 50V C0G | GRM1885C1H820JA01D | 1 | 25 |
| 8 | muRata C0603,100pF±5% 50V C0G | GRM1885C1H101JA01D | 2 | 50 |
| 9 | muRata C0603,120pF±5% 50V C0G | GRM1885C1H121JA01D | 1 | 25 |
| 10 | muRata C0603,150pF±5% 50V C0G | GRM1885C1H151JA01D | 1 | 25 |
| 11 | muRata C0603,180pF±5% 50V C0G | GRM1885C1H181JA01D | 1 | 25 |
| 12 | muRata C0603,220pF±10% 50V X7R | GRM188R71H221KA01D | 1 | 25 |
| 13 | muRata C0603,1nF±10% 50V X7R | GRM188R71H102KA01D | 1 | 25 |
| 14 | muRata C0603,10nF±10% 50V X7R | GRM188R71E103KA01D | 1 | 25 |
| 15 | muRata C0603,100nF±10% 25V X7R | GRM188R71C104KA01D | 4 | 100 |
| 16 | muRata C0603,470nF±10% 50V X7R | GRM188R71C474KA88D | 2 | 50 |
| 17 | muRata C0603,1uF±10% 10V X7R | GRM188R61A105KA61D | 2 | 50 |
Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru
Производители: Wvshare
Опубликовано: 25.02.2014
