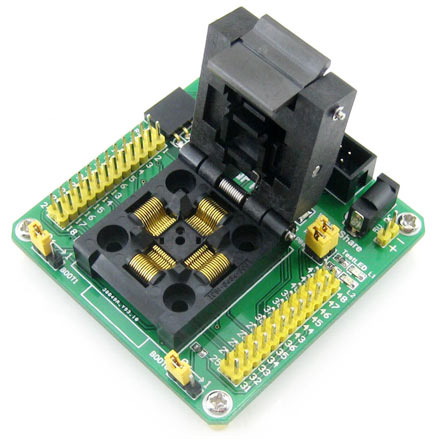

Адаптер STM32-QFP48 для автономного программирования микроконтроллеров STM32 в корпусе QFP-48

STM32-QFP48 – адаптер для автономного программирования, разработанный специально для 32-битных микроконтроллеров компании STMicroelectronics, выполненных в корпусе QFP48 с шагом 0,5 мм. Использование адаптера STM32-QFP48 совместно с программаторами-отладчиками ST-LINK/V2, TE-ST-LINK или J-LINK позволит быстро и легко запрограммировать небольшую партию микроконтроллеров при мелкосерийном производстве радиоэлектронной аппаратуры.

Адаптер имеет стандартный интерфейс для внутрисхемного программирования JTAG/SWD, позволяющий подключать внешний программатор-отладчик, и разъем UART для программирования через последовательный порт. Все выводы микроконтроллера доступны на штыревых разъемах, поэтому адаптер может использоваться при макетировании и отладке.

Адаптер поддерживает микроконтроллеры STM32 в корпусе QFP48 с выводами, совместимыми с:

• STM32F10xC серией (STM32F103CB, STM32F103C8, и т.д.);
• STM32L15xC серией (STM32L151C6, STM32L152CB, и т.д.).

Отличительные особенности:

• сокет для корпуса QFP48;
• интерфейс JTAG/ SWD;
• интерфейс USART для программирования и отладки;
• стабилизатор напряжения 3,3 В;
• разъем для подключения внешнего источника питания +5 В;
• джамперы для выбора серии микроконтроллеров;
• часовой кварц;
• выводы МК вынесены на штыревые разъемы.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 24.02.2014
