Оценочная плата датчика наклона (вибрации) Tilt Sensor от компании Waveshare

Tilt Sensor – малогабаритная оценочная плата датчика наклона (вибрации) предназначена для определения наклона или вибрации объекта, на котором установлена плата датчика. На плате установлены светодиодные индикаторы питания и выходного сигнала.

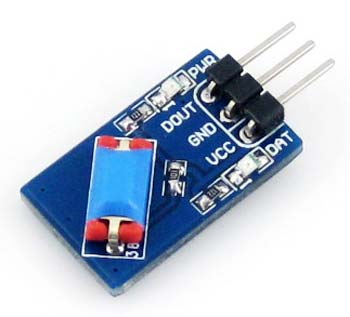

Рис.1. Внешний вид оценочной платы датчика наклона Tilt Sensor

Принципиальная электрическая схема платы датчика приведена на рис.2.

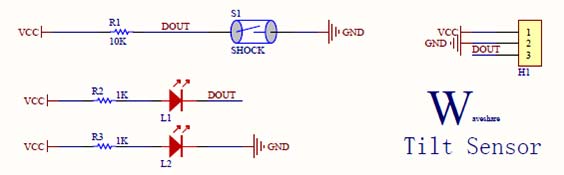

Рис. 2. Схема принципиальная электрическая оценочной платы Tilt Sensor

Отличительные особенности:

• напряжение питания 3…5.5 В;
• реакция на наклон, вибрацию, удар;
• светодиодная индикация выходного сигнала и питания;
• габариты платы 19х16 мм.

В случае совместного применения с микропроцессором (см. рис.2)

• VCC ? 3.0В ~ 5.5 В
• GND ? земля источника питания
• DOUT ? MCU.IO (цифровой выход)

Для коммутации платы датчика с внешними устройствами в комплект поставки входит трехпиновый соединительный кабель (см. рис.3).

Области применения:

• охранные системы;
• детекторы положения.

Рис.3. Трехпиновый соединительный кабель
