Оценочная плата инфракрасного рефлективного датчика

Infrared Reflective Sensor – оценочная плата инфракрасного рефлективного датчика на основе чипа ST188 или TCRT5000. Датчик состоит из двух частей: передатчика и приемника, работающих в инфракрасном диапазоне. Чувствительность датчика регулируется путем установки порога срабатывания компаратора на основе LM393. На плате установлен светодиодный индикатор выходного сигнала. Диапазон напряжений питания устройства 3…5.3 В.

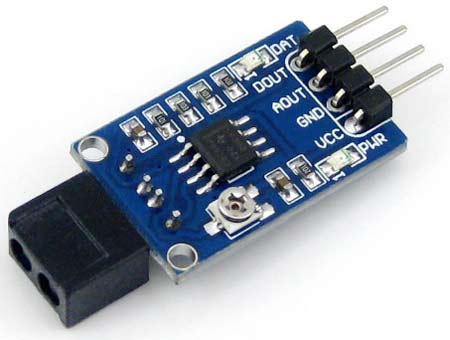

Рис.1. Внешний вид оценочной платы инфракрасного рефлективного датчика Infrared Reflective Sensor.

Отличительные особенности:

• инфракрасный рефлективный датчик ST188 (TCRT5000);
• регулировка чувствительности;
• компаратор на основе LM393;
• светодиодный индикатор выходного сигнала;
• габариты платы 25х15.9 мм;
• отверстия диаметром 2 мм для крепления платы.

Принципиальная электрическая схема платы приведена на рис.2.

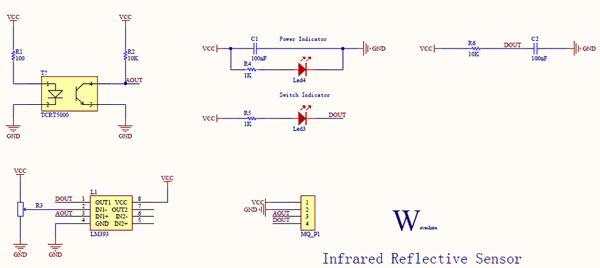

Рис.2. Схема принципиальная электрическая оценочной платы рефлективного инфракрасного датчика

Области применения:

• Робототехника: огибание препятствий движущейся платформой, отслеживание прохождения пути вдоль имеющейся линии и др.

В случае использования совместно с микроконтроллером (см. рис.2):

• VCC ? 3.0V ~ 5.3В
• GND ? земля источника питания
• AOUT ? MCU.IO (аналоговый выход)
• DOUT ? MCU.IO (цифровой выход)

Для подключения платы в комплект поставки включен четырехпиновый соединительный кабель (рис. 3).

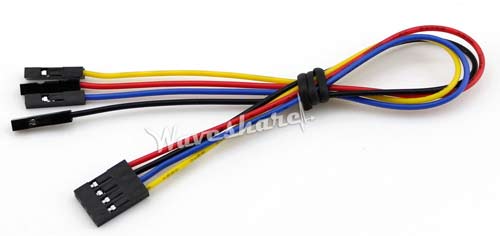

Рис.3. Четырехпиновый соединительный кабель

Дополнительную информацию, демонстрационные примеры и др. можно скачать на сайте производителя.
