Оценочные платы для трехосевых MEMS-акселерометров
В настоящее время акселерометры находят все большее применение в различных областях, начиная от промышленности и заканчивая потребительской техникой. Сюда можно отнести переносные пульты управления, игровые устройства, системы контроля и управления питанием приборов, которые должны включаться или выключаться в момент или сразу после касания их или перемещения. В медицине такие датчики используются в основном для мониторинга движения, определения положения или уровня активности пациента.
Воспользуйтесь бесплатными консультациями по средствам разработки и отладки, встраиваемым системам, программаторам и новым электронным компонентам.Получить консультацию »
Одной из важных областей применения акселерометров является защита целостности данных в приводах жестких дисков. Измеряя ускорение свободного падения, контролируя вибрацию и степень ее компенсации, они помогают предотвратить утерю ценных данных при случайных ударах или падении.

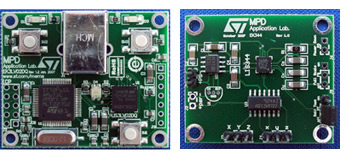

Оценочные платы семейства STEVAL-MKIхххх помогут разработчику быстро оценить возможности акселерометров компании STMicroelectronics и ускорить процесс выхода готовой продукции на рынок.
Оценочная плата | Акселерометр | Оси | Пределы измерения ускорения g | UПИТ В | Корпус | Особенности платы |
STEVAL-MKI004V1 | LIS3LV02DQ | 3 | ±2,0/±2,3 ±8,0/±9,2 | 2,2…3,6 | QFPN-28 | USB подключение к ПК |
STEVAL-MKI005V1 | LIS3LV02DL | 3 | ±2,0/±2,3 ±8,0/±9,2 | 2,2…3,6 | LGA-16 | USB подключение к ПК |
STEVAL-MKI006V1 | LIS302DL | 3 | ±1,8/±2,0 ±5,6/±6,0 | 2,2…3,6 | LGA-14 | USB подключение к ПК |
STEVAL-MKI009V1 | LIS3LV02DL | 3 | ±2,0/±2,3 ±8,0/±9,2 | 2,2…3,6 | LGA-16 |
|
STEVAL-MKI013V1 | LIS302DL | 3 | ±1,8/±2,0 ±5,6/±6,0 | 2,2…3,6 | LGA-14 |
|
STEVAL-MKI015V1 | LIS344ALH | 3 | ±1,8/±2,0 ±5,6/±6,0 | 2,4…3,6 | LGA 16L |
|
STEVAL-MKI016V1 | LIS344AL | 3 | ±3,5 | 2,7…3,3 | LGA-16 | Стабилизатор напряжения, выходной буфер |
STEVAL-MKI017V1 | LIS344AL | 3 | ±3,5 | 2,7…3,3 | LGA-16 |
|
STEVAL-MKI018V1 | LIS244AL | 2 | ±2,0 | 2,4…3,6 | LGA-16 |
|
STEVAL-MKI019V1 | LIS302SG | 3 | ±2,0 | 3,0…3,6 | LGA-14 | Стабилизатор напряжения, выходной буфер |
STEVAL-MKI020V1 | LIS302SG | 3 | ±2,0 | 3,0…3,6 | LGA-14 |
|
Все акселерометры рассчитаны на промышленный рабочий температурный диапазон -40°C...+85°C.
Опубликовано: 14.08.2009
