Демонстрационная плата STEVAL-MKI062V2 на базе STM32F103RE и МЭМС-датчиков

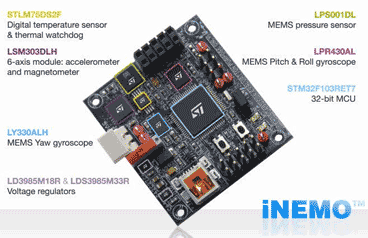

STEVAL-MKI062V2 – демонстрационная плата на базе 32-разрядного микроконтроллера STM32F103RE с ядром ARM Cortex-M3. В составе платы имеются: датчик температуры, давления, 2-осевой гироскоп, 1-осевой гироскоп, 6-осевой геомагнитный модуль. Кроме того имеется слот для карт памяти и разъемы для подключения модулей проводной и беспроводной связи (USB, ZigBee, GPS). Данная демонстрационная плата – это вторая версия модуля STEVAL-MKI062V1 iNEMO, в более компактном исполнении: размеры платы 40x40 мм.
Отличительные особенности:
- разъем USB;
- микроконтроллер: STM32F103RE;
- Flash, USB, CAN, 11 таймеров, 3 АЦП;
- LPR430AL: 2-осевой гироскоп (roll, pitch) 300°/с;
- LY330ALH: гироскоп 300°/с с аналоговым выходом;
- LSM303DLH: 6-осевой геомагнитный модуль с интерфейсом I2C;
- датчик давления LPS001D с выходом I2C;
- STLM75: датчик температуры с диапазоном –55...+125°C и интерфейсом I2C;
- разъемы для подключения беспроводных модулей;
- слот карт памяти microSD;
- разъем COM-порта с сигналами RTS и CTS;
- USB 2.0 FS;
- кнопка сброса;
- пользовательские кнопки и светодиоды.

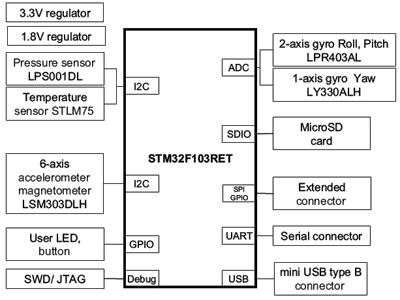

Функциональная схема STEVAL-MKI062V2
Комплектация:
- демонстрационная плата STEVAL-MKI062V2.
Техническая документация и программное обеспечение:
Анонс составил и подготовил
Усанин Илья
e-mail: usanin@terraelectronica.ru
Опубликовано: 22.02.2011
