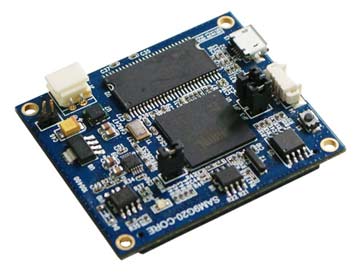

Встраиваемый модуль MBC-SAM9G20 на базе AT91SAM9G20 с тактовой частотой 400МГц

MBC-SAM9G20 – встраиваемый модуль на базе микропроцессора AT91SAM9G20 с ядром ARM926EJ-S. AT91SAM9G20 имеет 64кБ ROM и 16кБ ОЗУ (SRAM).

На MBC-SAM9G20 установлено 4МБ DataFlash,256МБ NandFlash,64кБ EEPROM и 64МБ ОЗУ (SDRAM). На модуле доступны интерфейсы microUSB, и Debug UART. Модуль имеет компактные размеры 45х52мм.

Отличительные особенности:

• микропроцессор: AT91SAM9G20
  • ядро ARM926EJ-S,
  • тактовая частота 400,
  • 32 КБ кэш данных,
  • 32 КБ кэш инструкций,
  • 64 КБ ROM,
  • 16 КБ ОЗУ (SRAM);
• внешняя память:
  • 4 МБ DataFlash,
  • 256 МБ NandFlash,
  • 64 КБ EEPROM,
  • 64 МБ SDRAM;
  • 1 разъем microUSB;
• 1 UART (TTL);
• ОС: предустановленный Linux2.6, совместим с WinCE6.0;
• напряжение питания: 5В;
• температурный режим: -20°...+70°С;
• на модуле доступны большинство сигналов микропроцессора AT91SAM9G20: UART, Ethernet, USB Host, USB Device, ADC, DAC, SPI, SDIO, GPIO.

Функциональная схема MBC-SAM9G20

Анонс составил и подготовил
Усанин Илья
e-mail: usanin@terraelectronica.ru

Производители: Embest

Опубликовано: 24.02.2011
