3G/GSM/GPRS/EDGE-модуль MC8790V с интерфейсом Mini PCI Express

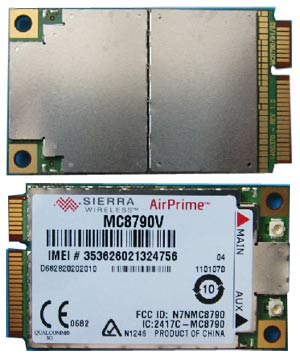

MC8790V - 3G/GSM/GPRS/EDGE-модуль компании Sierra Wireless, выполненный в стандартном форм-факторе Mini PCI Express (51x30x4,5 мм). Данный модуль поддерживает как высокоскоростную передачу данных в сетях 3G со скоростями  до 7,2 Мбит на прием и 2,0 Мбит при передаче, так и голосовые соединения. MC8790V построен на базе хорошо зарекомендовавшего себя набора микросхем компании Qualcomm, которая является «прародителем» стандарта 3G. Модуль может управляться с помощью стандартного набора AT-команд, для чего служит встроенный программный API-интерфейс.

Интерфейс Mini PCI Express часто используется в ноутбуках, однако модули предназначены, прежде всего, для использования в M2M-устройствах.  Для установки модуля на основную плату изделия требуется разъем, состоящий из двух частей: собственно сигнального разъема AS0B226-S68N-7F и металлического фиксатора AS0B226-S68K-7F. Установленный в разъем модуль не требует дополнительного крепления к плате, так как жестко фиксируется защелками. Для управления или взаимодействия с модулем достаточно задействовать только необходимые линии 52-контактного разъема, на который выведены все интерфейсы: UART, USB, GPIO-линии, линии сброса и индикации состояния. Подключение антенны производится с помощью разъема серии UFL-F (доступны переходники с UFL на SMA, RPSMA, FME). Напряжение питания модуля лежит в диапазоне от 3,0 до 3,6 В.
