Новые контроллеры мостов USB - UART / USB - dual UART

CP2104-F03-GM и CP2105-F01-GM – высокоинтегрированные контроллеры мостов USB - UART (CP2104) и USB-dual UART (CP2105) компании Silicon Laboratories обеспечивают простейшее решение для замены интерфейсов RS-232/RS-485 на USB с использованием минимума внешних компонентов и площади печатной платы.

Микросхемы CP2104/CP2105 содержат USB 2.0 full-speed (12 Мбит/с) контроллер, USB приемопередатчик, генератор, OTP ROM и 1 (CP2104) или 2 (CP2105) UART с полным набором модемных сигналов. Внутренняя OTP ROM память может использоваться для хранения USB Vendor ID, Product ID, Product Description String, Power Descriptor, Device Release Number, Interface Strings, Device Serial Number и конфигурации Модема/GPIO.

Бесплатные драйвера Virtual COM Port (VCP) позволяют основанным на CP2104/CP2105 продуктам осуществлять обмен с программами ПК через обычные COM-порты системы. Интерфейс UART реализует все сигналы RS-232/RS-485, что избавляет от необходимости модифицировать прикладное ПО. Кроме того, микросхемы могут иметь 4 (CP2104) или 5 (CP2105) линий GPIO, поддерживающих логические сигналы с уровнями от 1,8…5,5 В.
Для большинства имеющихся устройств с интерфейсом RS-232 все, что необходимо для обеспечения их работы через USB – это заменить драйвер RS-232 на CP2104/CP2105.

Отличительные особенности:

• интегрированный USB приемопередатчик с внутренним тактовым генератором;
• 1024 (CP2104) или 296 (CP2105) Байт OTP ROM;
• POR;
• отключение командой SUSPEND (только CP2104) и по выводу SUSPEND;
• управление потоком данных:
  • аппаратный CTS / RTS,
  • программные (CP2105) и аппаратный (CP2104) X-On / X-Off,
  • без управления;
• стандартный (CP2104) или расширенный (CP2105) UART:
  • биты данных: 5, 6, 7 и 8,
  • стоп-биты: 1, 1,5 и 2,
  • четность: odd, even, mark, space, no parity,
  • скорость обмена: 300 Бод … 2 МБод,
  • 576 (CP2104) или 320 (CP2105) Байт буферы приема/передачи,
  • 4 (CP2104) или 2 (CP2105) GPIO сигнала состояния/управления,
  • режим RS-485 с управлением приемопередатчиком;
• стандартный UART (CP2105):
  • формат данных: 8 бит данных, 1 стоп-бит,
  • четность: Even, Odd, No parity,
  • скорость обмена: 2400…921600 Бод,
  • 288 Байт буферы приема/передачи,
  • 3 GPIO сигнала состояния/управления;
• питание:
  • автономное: 3,0…3,6 В,
  • от шины USB: 4,0…5,25 В,
  • линий I/O: 1,8 В … VDD
  • стабилизатор на 3,45 В;
• температурный диапазон: –40°C…+85°C;
• корпус QFN-24.

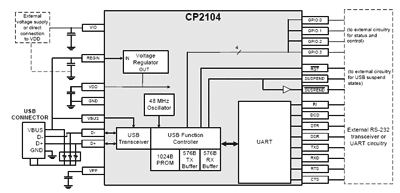

Блок-схема CP2104

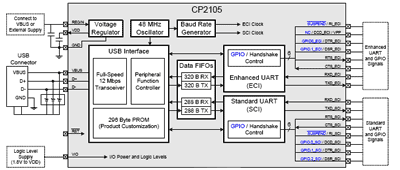

Блок-схема CP2105

Области применения:

• обновление RS-232 устройств до USB;
• обновление RS-485 устройств до USB;
• интерфейсные USB кабели сотовых телефонов и КПК;
• мосты USB - RS-232.
