Демонстрационная плата устройства для заряда Li-Ion аккумуляторов с двойным питанием от шины USB/сетевого адаптера и степени разряда батареи, основанная на микросхеме STw4102

STEVAL-ISB006V1 - демонстрационная плата основана на микросхеме STw4102 автономного линейного зарядного устройства с постоянным током/постоянным напряжением (CCCV), предназначенным для заряда Li-Ion аккумуляторов.

Эта микросхема допускает работу от двух источников питания: от адаптера с выходным током до 1 А (сетевой блок питания, автомобильный адаптер) или от шины USB при потребляемом токе до 500 мА, без использования внешних компонентов. При использовании внешнего транзистора можно получить зарядный ток свыше 1 А.

Демонстрационная плата обеспечивает программируемый зарядный ток до 1 А при использовании внешнего резистора. Схема стабилизации температуры ограничивает зарядный ток при высоком рассеянии тепла или высокой температуре окружающей среды. В конце заряда один из выводов микросхемы указывает на то, что величина зарядного тока, использовавшегося при для быстром заряде, упала до значения, составляющего примерно 10% от запрограммированного значения зарядного тока.

Микросхема STw4102 содержит высокоточный измеритель степени разряда батареи, основанный на 13-разрядном аналого-цифровом преобразователе. Для определения значения тока заряда/разряда используется внешний резистор, подключаемый между аккумулятором и общей шиной устройства. При типовом сопротивлении резистора 30 мОм, значение тока может достигать 2,5 А.

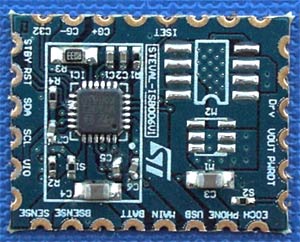

Рис. 1. Внешний вид платы STEVAL-ISB006V1

Ключевые особенности:

• Зарядка постоянным током/ постоянным напряжением (CCCV);
• Два источника напряжения питания (сетевой адаптер или USB кабель);
• Ток быстрого заряда достигает 1 А при питании от сетевого адаптера, и 500 мА - при питании от шины USB;
• Внутренняя силовая ступень и резистор датчика тока для управления внешними компонентами при необходимости получения зарядного тока свыше 1А;
• Программируемое с точностью 1% напряжение заряда (4,1 В, 4,2 В, 4,3 В, 4,35 В);
• Стабилизация температуры;
• Зарядка малым током при пониженном остаточном напряжении на аккумуляторе;
• Выходное напряжение сетевого адаптера до 16 В;
• Защита аккумулятора от зарядки до напряжения выше 4,7 В;
• Измеритель степени разряда батареи с 13-разрядным АЦП;
• Измеритель напряжения аккумулятора с 7-12-разрядным АЦП;
• I2C интерфейс для управления микросхемой;
• Вывод индикатора заряда аккумулятора;
• Выход детектора напряжения питания;
• Программируемый сторожевой таймер защиты;
• 4,7 В LDO стабилизатор (внешний MOSFET).

Рис.2. Типовая принципиальная схема зарядного устройства на базе микросхемы STw4102.

Области применения:

• Сотовые телефоны (GSM, CDMA, WCDMA),PDA, MP3 проигрыватели, радиотелефоны.
• Цифровые камеры, USBприложения, Bluetooth устройства, портативные навигаторы.
