Миниатюрный и недорогой GPS-модуль L30 SiRFstar IV питается от 1,8 В

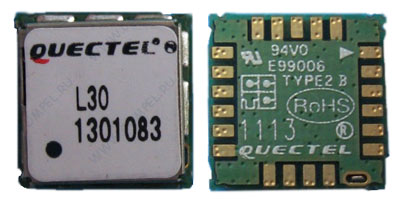

L30 [SIRFstarIV; 9.0x9.0x1.6mm] - миниатюрный GPS-модуль, способный работать при низковольтном питании 1,8 В. Низкая цена модуля обусловлена отсутствием FLASH-памяти (в случае необходимости обновления внутреннего ПО модуль поддерживает работу с внешней I2C EEPROM для загрузки патчей). Модуль работает с активными GPS-антеннами, подключаемыми напрямую; для работы с пассивной антенной рекомендуется внешний малошумящий усилитель, который дает результирующий прирост чувствительности на 2…3 дБ.
Взаимодействие с хост-микроконтроллером может вестись с помощью 2 протоколов – стандартного NMEA-183 и ??собственного бинарного протокола One Socket Protocol (OSP). По умолчанию модуль выдает навигационные данные в протоколе NMEA-183 на скорости 4800 бод (сообщения RMC, GGA, GSA и GSV).
Особенностью модуля являются расширенные возможности по оптимизации энергопотребления, что особенно важно при разработке носимых устройств: адаптивное импульсное питание (Adaptive Tricle Power) и старт по команде (Push to-fix). Потребление L30 в режиме слежения составляет всего 65 мВт. Входы приемника могут работать с сигналами уровня 3,6 В (tolerant), однако напряжение питания не должно превышать 2 В для исключение повреждения кристалла.
Отличительные особенности:
- чипсет: SiRF Star IV;
- тип группировки: GPS;
- количество каналов: 48;
- чувствительность при обнаружении: -145 дБм;
- чувствительность при слежении: -163 дБм;
- точность горизонтальных координат: менее 2,5 м (СЕР) (50%) м;
- точность определения скорости: 0,01 м/с;
- точность меток времени: 100 нс;
- напряжение питания: 1,71…1,89 В;
- время холодного старта: 35 с;
- время теплого старта: 35 с;
- время горячего старта: 1 с;
- потребляемая мощность (макс): 130 мВт;
- интерфейсы: UART, I2C, SPI, PPS;
- протоколы: NMEA 0183, OSP;
- рабочая температура: -40°C...85°C;
- габариты: 9,0x9,0x1,6 мм.
Производители: Quectel
Опубликовано: 07.10.2011
