Демонстрационная плата для управления 3-фазным электродвигателем мощностью до 2 кВт на базе интеллектуального силового IGBT модуля STGIPS20K60

STEVAL-IHM028V1 - демонстрационная плата является примером универсальной, полностью протестированной законченной разработки, содержащей 3-фазный мостовой инвертор, основанный на 600 В, 17 А интеллектуальном силовом модуле (IPM) STGIPS20K60.

Сам IPM модуль содержит IGBT с защитой по току и отрицательным температурным коэффициентом сопротивления открытого канала. Кроме того, он имеет большое количество дополнительных функций, таких как блокировка при падении входного напряжения и интеллектуальное отключение.

Благодаря этим расширенным функциям при проектировании системы была достигнута высокая точность и большая скорость реакции в петле обратной связи по току, наличие которой является одним из основных требований систем с ориентированным по полю управлением (FOC).

Демонстрационная плата может использоваться для изучения широкого класса приложений, таких как HVAC (кондиционеры воздуха), бытовая техника и мощные однофазные устройства.

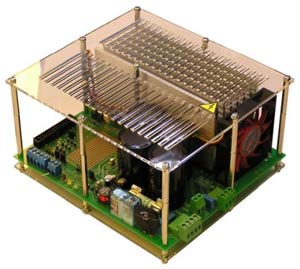

Рис.1. Внешний вид платы STEVAL-IHM028V1

Отличительные особенности:

• Законченное решение для 2 кВт силового инвертора;
• Минимальное входное напряжение 125 В постоянного тока или 90 В переменного тока;
• Минимальное входное напряжение 400 В постоянного тока или 285 В переменного тока;
• Диапазон входного напряжения расширен до 400 В, для совместимости с PFC;
• С удвоителем напряжения может использоваться при входном напряжении от 65 В до 145 В переменного тока;
• Максимальная выходная мощность2000 Вт;
• Функция регенеративного торможения;
• Импульсное ограничение по входу с проходным реле;
• Дополнительный источник питания 15 В на базе понижающего преобразователя VIPer26;
• Используется IGBTмодуль STGIPS20K60 в корпусе SDIP25L;
• Полностью закрытая конструкция модуля с доступом к тестовым точкам в изолированном прозрачном пластиковом корпусе;
• Разъем управления электродвигателем для подключения к платам STM3210B-EVAL, STM8/128-EVAL и другим наборам для управления электродвигателями от ST;
• Использование одного или трех резисторов датчиков тока;
• Функция торможения с компаратором перенапряжения;
• Вход тахометра;
• Выводы для датчиков Холла/ квадратурного энкодера;
• Аппаратная защита от перегрева и защита по току;
• Активное воздушное охлаждение с автоматическим температурным управлением;
• Возможность подключения платы MB843 BLDC для бесконтактного 6-фазного управления.

Особенности печатной платы:

• Материал- FR-4
• Двухсторонняя разводка
• Толщина фольги: ~60 мкм
• Общий размер: 195x175 мм.

Области применения: Мощные вентиляторы для HVAC приложений, электроприборы, промышленные системы управления, мощные промышленные насосы, профессиональные стиральные машины.

Анонс составил и подготовил
Андрей Самоделов,
contact@terraelectronica.ru

Опубликовано: 22.11.2011
