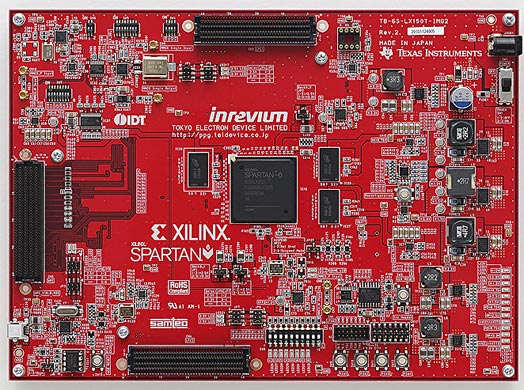

Оценочная платформа TB-6S-LX150T-IMG2 на базе ПЛИС серии Spartan-6

TB-6S-LX150T-IMG2 - оценочная платформа компании Inrevium на базе ПЛИС серии Spartan-6 от Xilinx представляет гибкую среду для разработки систем высокого уровня, включая приложения, реализующие такие функции, как высокоскоростные последовательные трансиверы и DDR3. Отладочная плата содержит разъем FMC (FPGA Mezzanine Card) промышленного стандарта для применения в различных видах приложений и различных сферах деятельности.

Внимание! Данная оценочная платформа поставляется под заказ. Заявки направляйте на e-mail: sale@terraelectronica.ru

Отличительные особенности:

• ПЛИС XC6SLX150T-3FFG900;
• Память DDR3 SDRAM 1Гбит x 3;
• FMC интерфейс*1:
  • HPC (8ch GTP I/O, General I/O) x 1;
  • LPC (General I/O) x 2;
• Конфигурация: SPI Flash 128 Mbit;
• Интерфейсы:
  • MMCX тактовый вход;
  • USB (через USB-UART);
  • JTAG.

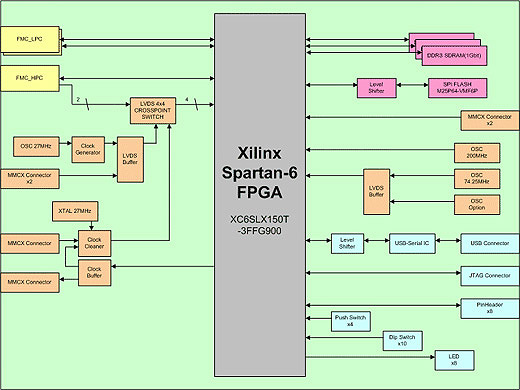

Блок схема

Документация:

• Руководство пользователя
• Spartan-6 FPGA Datasheet

Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru

Опубликовано: 30.01.2012
