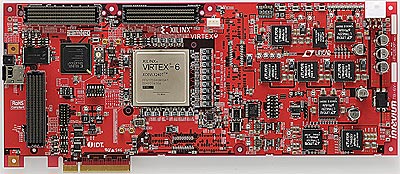

Высокопроизводительная оценочная плата TB-6V-LX240T-PCIEXP на базе ПЛИС Virtex-6 LXT и памятью DDR3

TB-6V-LX240T-PCIEXP - идеальная оценочная платформа компании Inrevium на базе ПЛИС Virtex-6 LXT для разработки высокопроизводительных графических движков для следующего поколения телевизоров и многофункциональных принтеров, а также высокопроизводительных компьютерных приложений, требующих высокую скорость арифметических вычислений. Платформа обеспечивает колоссальную производительность благодаря 8-полосному интерфейсу PCI Express Gen 2 и 2-канальной высокоскоростной памяти DDR3 SDRAM.

Внимание! Данная оценочная платформа поставляется под заказ. Заявки направляйте на e-mail: sale@terraelectronica.ru

Отличительные особенности:

• ПЛИС Xilinx Virtex-6 XC6V LX240T;
• Память 2 x DDR3 SDRAM SO-DIMM разъем (поддерживаются 1 Гбит SO-DIMM модули);
• Конфигурация:
  • Через microSD карту,
  • Через встроенную память NANDFlash;
• Rocket I/O GTX трансивер;
• Интерфейсы:
  • MMCX тактовый вход;
  • SPI Flash (128 Мбит);
  • Внешний PLL;
  • RS-232 (UART);
  • 2 x FMC HPC (High Pin Count);
• 4 кнопки;
• 8 светодиодов;
• 8 DIP переключателей;
• Габаритные размеры: 130x300 мм.

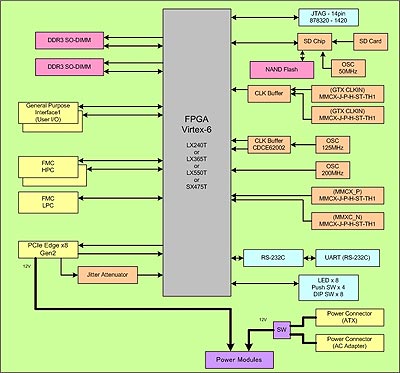

Блок схема

Документация:

• Руководство пользователя
• Virtex-6 FPGA Datasheet

Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru

Опубликовано: 31.01.2012
