Оценочная плата TB-6V-LX760-LSI на базе ПЛИС Virtex-6 LX760 для высокоскоростных приложений

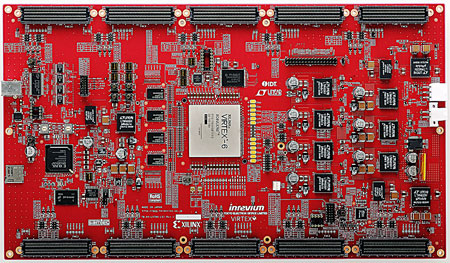

TB-6V-LX760-LSI - высокопроизводительная платформа компании Inrevium на базе ПЛИС Virtex-6 LX760. Плата сочетает в себе высокую скорость внутренней логики, высокую пропускную способность интерфейсов и малое энергопотребление. Имея на борту высокоскоростную память DDR3 SDRAM 1066 Мбит/с и интерфейс USB, плата является идеальной платформой для разработки высококачественных приложений по обработке изображений, видео, а также коммуникационных приложений.

Внимание! Данная оценочная платформа поставляется под заказ. Заявки направляйте на e-mail: sale@terraelectronica.ru

Отличительные особенности:

• ПЛИС XC6VLX760-2FFG1760;
• Память:
  • DDR3 SDRAM 1 Гбит x 4
  • SPIFlash 256 Мбит;
• Конфигурация с SD карты;
• Интерфейсы:
  • USB 2.0;
  • UART;
  • I2C;
• Разъем FMCLPC (lowpincount) x 10 (не все пины LPC подсоединены к ПЛИС, RocketIO не подсоединен);
• 4 кнопки;
• 16 светодиодов;
• 8 x DIP переключатели.

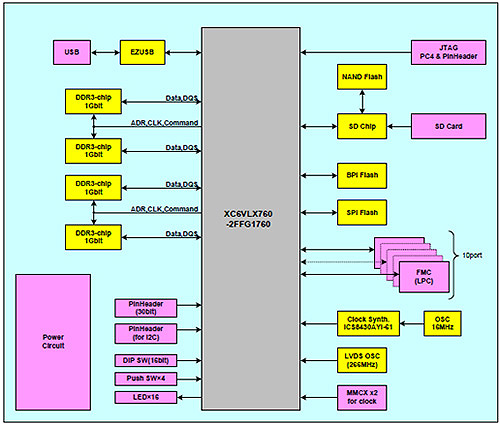

Блок схема

Документация:

• Руководство пользователя
• Virtex-6 FPGA Datasheet

Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru

Опубликовано: 01.02.2012
