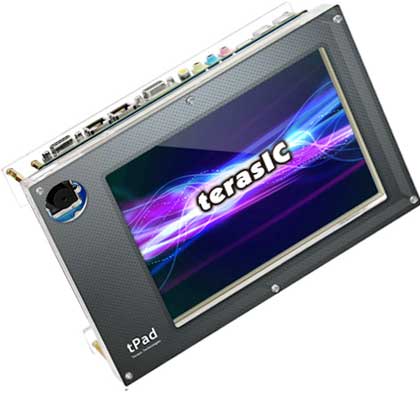

Отладочная платформа tPad Multimedia Development Kit для создания мультимедийных систем обработки данных
tPad Multimedia Development Kit - комплексная среда разработки, содержащая все необходимое для начала проектирования систем обработки данных. tPad Multimedia Development Kit является интегрированной платформой, которая включает в себя аппаратные средства, средства разработки, интеллектуальную собственность и образцовые дизайны для разработки программного и аппаратного обеспечения для встраиваемых платформ в широком диапазоне приложений.
tPad Multimedia Development Kit включает в себя отладочный набор DE2-115 на базе ПЛИС семейства Cyclone IV, а также LCD дисплей с емкостной сенсорной панелью. Функциональность набора существенно расширена благодаря наличию 5 мегапиксельной камеры, датчику освещенности и 3-осевому акселерометру. В набор входят несколько готовых демонстрационных примеров, и разработчики могут использовать их как платформу для быстрой разработки и построения комплексных встраиваемых систем.
tPad Multimedia Development Kit включает в себя отладочный набор DE2-115 на базе ПЛИС семейства Cyclone IV, а также LCD дисплей с резистивной сенсорной панелью. Функциональность набора существенно расширена благодаря наличию 5 мегапиксельной камеры, датчику освещенности и 3-осевому акселерометру. Набор включает несколько готовых демонстрационных примеров, и разработчики могут использовать их как платформу для быстрой разработки и построения комплексных встраиваемых систем.
Встроенные решения, предлагаемые набором tPad Multimedia Development Kit в сочетании с сенсорной ЖК панелью и сенсором цифрового изображения обеспечивают разработчиков идеальной платформой для мультимедийных приложений с непревзойденной производительностью.
Отличительные особенности:
- ПЛИС Cyclone IV EP4CE115;
- 7” сенсорный LCD дисплей;
- 5 МП камера;
- датчик освещения;
- акселерометр, разрешение 13 бит, интерфейс SPI;
- 50 МГц тактовый генератор, 2 разъема SMA для входа/ выхода тактовой частоты;
- 2 МБайт SRAM, 2 x 64 МБайт SDRAM, 8 МБайт Flash, разъем для SD карт;
- 4 кнопки, 18 микропереключателей;
- 18 красных и 9 зеленых пользовательских светодиодов, ЖКИ 16 x 2;
- 24-разрядный аудио-кодек CD-качества с разъемами линейного входа/ выхода и микрофонного входа;
- VGA ЦАП (8-разрядный высокопроизводительный трехканальный ЦАП) с выходным VGA разъемом. TV декодер (NTSC/ PAL/ SECAM) и разъем TV входа;
- 2 Gigabit Ethernet PHY сразъемомRJ45;
- USB Host/ Slave контроллер с разъемами USB type A и type B;
- приемопередатчик RS-232 с 9-контактным разъемом, разъем PS/ 2 мыши/ клавиатуры, ИК приемник для ДУ;
- 40-контактный разъем расширения с диодной защитой. Разъем для подключения мезонинных модулей (HSMC).
Документация:
Анонс составил и подготовил
Роман Акмеев,
r.akmeev@terraelectronica.ru
Производители: Terasic
Опубликовано: 25.12.2012
