Мощная отладочная плата DE5-NET на базе ПЛИС Stratix-V GX для создания высокопроизводительных решений

DE5-NET – отладочный набор компании Terasic на базе ПЛИС Altera семейства Stratix-VGX, обеспечивает идеальное аппаратное решение для приложений, требующих высокую емкость и полосу пропускания интерфейсов памяти, сверхнизкую задержку связи и энергоэффективность. Набор разработан для требовательных, высокотехнологичных приложений с высоким уровнем гибкости и системной интеграции. Внимание: отладочный набор DE5-NET поставляется под заказ!

ПЛИС Starix V GX включает интегрированные трансиверы с максимальной скоростью передачи 12,5 Гб/с, позволяя плате DE5-NET быть полностью совместимой со стандартом PCI Express версии 3.0 и осуществлять прямое соединение с четырьмя внешними 10 Гбит модулями SFP+. Для приложений, требующих высокой пропускной способности и высокой скорости для памяти и хранилища, плата обеспечивает два независимых банка памяти DDR3 SO-DIMM RAM, четыре независимых банка памяти QDRII+ SRAM, высокоскоростную параллельную Flash память и четыре SATA порта.

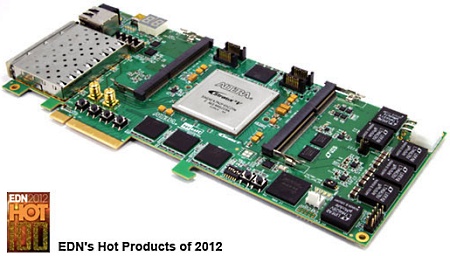

Отладочный набор DE5-NET

Отличительные особенности:

ПЛИС Altera Stratix® V GX FPGA (5SGXEA7N2F45C2);
до 8 ГБ DDR3 800 МГцSO-DIMM SDRAM;
32 МБ QDRII + SRAM (450/500/550 МГц частота тактирования для высокой полосы пропускания);
256 МБ Flash памяти;
4 x SFP+ разъема;
2 x Serial ATA хостпорта;
2 x Serial ATA Device порта;
торцевой разъем PCI Express x8 (включая драйвера PCIe для Windows x32-бит/64-бит);
трансивер RS422 с разъемом RJ45;
4 светодиода;
4 тактовые кнопки;
4 переключателя;
2 семисегментных дисплея;
тактовый SMA вход/выход;
осциллятор 50 МГц;
программируемые осцилляторы Si570, CDCM61001 и CDCM61004;
датчик температуры, управление вентилятором;
6-выводной разъем питания PCI Express, 12V DC;
встроенный USB Blaster II;
разъем JTAG для подключения внешнего загрузочного кабеля.

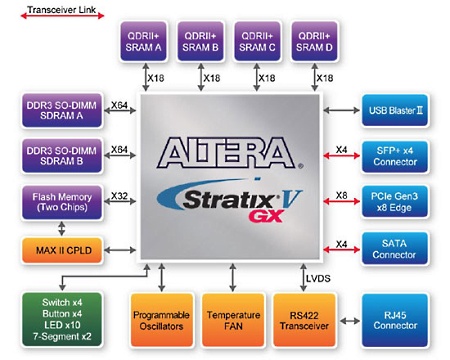

Altera Stratix V GX

Благодаря высокой производительности и широкому функционалу, плата DE5-NET может быть использована для разработки решений в следующих областях:

торговые приложения с низким временем ожидания;
облачные вычисления;
высокопроизводительные вычисления;
сбор данных;
обработка сигналов, в том числе сетевых.

Производители: Terasic

Опубликовано: 29.12.2012
