Быстрый мультидиапазонный 3G-модуль Q2698 со встроенным GPS-приёмником

Q2698-1101649 – быстрый 3G-модуль компании Sierra Wireless, со встроенным GPS-приемником, способен загружать данные со скоростью до 14,4 Мб, когда находится в зоне действия сети третьего поколения. При отсутствии 3G-сети модуль автоматически переключается в режим 2G и использует GPRS или EDGE. Встроенный процессор (ARM1136, 480 MГц, 500 MIPS, Open AT) способен выполнять пользовательскую программу, написанную на языке Си. Загружаемая программа может задействовать многочисленные интерфейсы модуля вплоть до 45 GPIO-выводов, 2x SPI, I2C, 2x UART, USB 2.0, 2x ADC, DAC.

Отличительные особенности:

процессор: ARM1136, 480 MГц, 500 MIPS;
загрузка встроенных приложений Open AT;
бесплатная среда разработки Developer Studio;
до 45 GPIO-выводов (26 GPIO 2,8 В и 19 GPIO 1,8 В), 2xSPI, I2C;
цифровые порты: 2x UART, USB 2.0;
аналоговый интерфейс: 3x ADC;
аудио интерфейс: 1 динамик, 1 микрофон, цифровой вход PCM (768 КГц, 16 бит data MSB first, Master);
радио: Penta-Band UMTS/HSPA+ (WCDMA/FDD) 2100/1900/850/800/900 МГц(band I, II, V, VI, VIII), Quad-Band GSM GPRS EDGE 850/900/1800/1900 МГц;
передачаданных: GSM + GPRS multi slot class 12, EDGE (E-GPRS) multi slot Class 12, WCDMA, HSxPA;
кодированиеголоса: GSM (FR/HR/EFR/AMR), WCDMA (AMR);
подключение антенны: основная антенна и дополнительная – UFL (или под пайку);
антенна GPS: UFL (или под пайку);
напряжение питания: 3,4...4,2 В;
форм-фактор совместим с модулями серии Q26xx;
температурный диапазон: -40…+85?C;
размеры модуля: 40x32,2x6,2 мм;
вес модуля: 11,8 г.

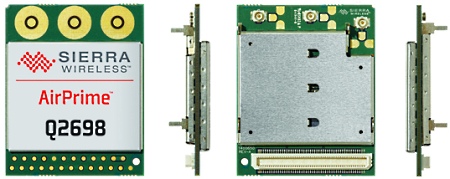

3G-модуль Q2698

Области применения: стационарные и мобильные M2M-устройства в таких сегментах как энергетика, продажи и оплата услуг, транспорт, здравоохранение.

Скачать: Migration Guide Q2698 (PDF, 432 КБ)

Опубликовано: 14.05.2013
