Адаптер протоколов DLN-4M для интерфейсов SPIи I2C в бескорпусном исполнении

DLN-4M – адаптер протоколов, подключаемый к персональному компьютеру по интерфейсу USB 2.0 High-Speed (480 МГц) и имеющий широкую полосу пропускания. Адаптер предназначен для работы с интерфейсами SPI и I2C в режиме мастер и может быть подключен к различным устройствам, использующим для связи с внешним миром последовательные интерфейсы I2C, SPI или GPIO.

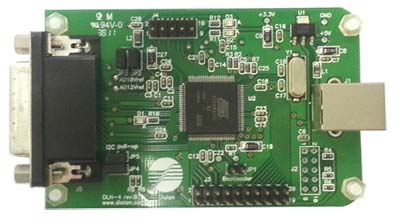

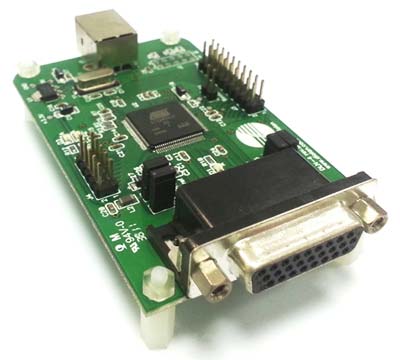

Адаптер изготовлен в бескорпусном исполнении. Корпусной вариант DLN-4ME.

Адаптер протоколов DLN-4M имеет возможность гибкой настройки подключения к внешним устройствам:

• для интерфейса SPI имеется возможность настройки фазы сигнала, полярности и частоты (до 48 МГц);
• для интерфейса I2C конфигурируется частота (до 1 МГц).

Адаптер имеет 48 цифровых выводов I/O с открытым стоком, входным фильтром и подтягивающими резисторами, 8 аналоговых портов с управляемым событиями интерфейсом, 1 статусный светодиод и 2 пользовательских. Адаптер совместим с 32-битными и 64-битными операционными системами Windows 7/Vista/Xp/2000/98 и имеет бесплатное программное обеспечение с открытым исходным кодом.

Отличительные особенности:

• работа в режиме мастера;
• поддержка интерфейсов SPI и I2C;
• настройки фазы сигнала, полярности и частоты (до 48 МГц) для SPI;
• настройка частоты (до 1 МГц) для I2C;
• 48 цифровых выводов I/O;
• 8 аналоговых портов с управляемым событиями интерфейсом;
• 1 статусный светодиод;
• 2 пользовательских светодиода;
• совместимость с Windows 98/2000/XP/Vista/7.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Diolan

Опубликовано: 14.06.2013
