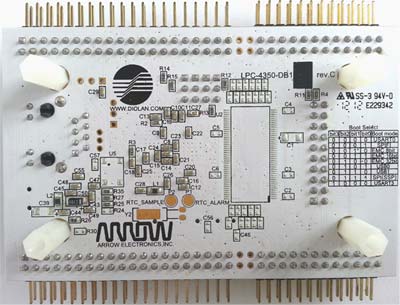

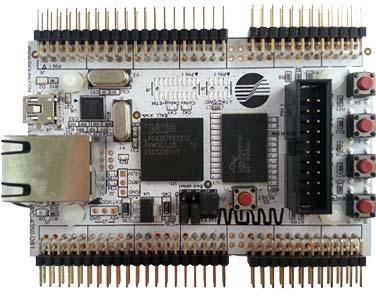

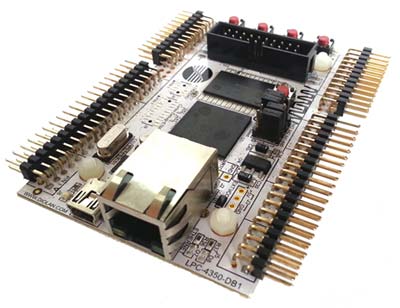

Отладочная плата LPC4357-DB1-A на базе высокопроизводительного микроконтроллера и с напаянными штыревыми разъемами

LPC4357-DB1-A – компактная отладочная плата на базе высокопроизводительного цифрового сигнального Cortex-M4 микроконтроллера LPC4357FET256 с Cortex-M0 сопроцессором. Плата дает возможность разрабатывать собственные решения с помощью различных инструментов, задействовать максимальное количество интерфейсов при минимальной стоимости аппаратных компонентов.

Для быстрого освоения и начала работы плата LPC4357-DB1-A обеспечивается демо-примерами с открытым исходным текстом и всей необходимой документацией. Плата уже имеет напаянные штыревые разъемы и прекрасно подойдет инженерам-программистам, у которых нет возможности напаять их самостоятельно.

Отладочная плата содержит большинство необходимых компонентов и интерфейсов для быстрого начала работы, среди которых USB, Ethernet, 4 кнопки и 4 светодиода, 16 Мбит внешней NOR Flash памяти. Для подключения внешнего программатора-отладчика имеется интерфейс JTAG.

Микроконтроллер LPC4357-FET256 – это первый двухъядерный процессор с Cortex-M4 DSP и Cortex-M0 сопроцессором. Микроконтроллер содержит 136 кб внутренней SRAM и может работать на частоте до 204 МГц.

Для расширения функциональных возможностей оценочной платы LPC4357-DB1-A, к ней могут быть подключены платы расширения, которые позволят добавить сенсорный LCD дисплей (LCD-EB-1), интерфейс HDMI (HDMI-EB-1), слот для SD карты памяти (FLASH-SDIO-EB-1), интерфейсы RS-232/485, CAN и USB (RS-CAN-EB-1).

Отличительные особенности:

• микроконтроллер LPC4357-FET256 двухъядерный Cortex-M4 микроконтроллер с Cortex-M0 сопроцессором;
• 1 МБ dual-bank Flash;
• 136 КБ внутренней SRAM;
• разъем JTAG/SWD (ARM стандарт);
• 16 Мбит NOR Flash;
• 4 пользовательские кнопки;
• 4 светодиода;
• USB HS разъем;
• 10/100 Мбит Ethernet интерфейс;
• напаянные штыревые разъемы;
• RoHS совместимость.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Diolan

Опубликовано: 17.06.2013
