Встраиваемый дисплейный модуль EDM6070AR-01 Display module на базе процессора AT91SAM9X35

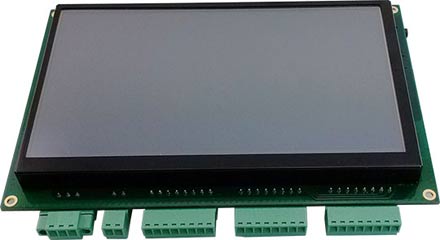

EDM6070AR-01 Display module – встраиваемый дисплейный модуль, выполненный на базе 7” сенсорного дисплея и процессорного модуля Mini6935. Процессорный модуль выполнен на базе микроконтроллера AT91SAM9X35, 256 МБ NAND Flash, 128 МБ SDRAM.

Модуль имеет богатый набор периферии, и найдет свое применение в таких областях, как промышленная автоматизация, HMIпанели, системы умный дом, станки с ЧПУ, лифтовое оборудование, вендинговые аппараты и др.

Для подключения внешних устройств, дисплейный модуль имеет следующие интерфейсы: USB, 10/100 Мбит Ethernet, RS-232, RS-485, CAN, 3 входа GPIO, 4 выхода GPIO, разъем для подключения LCD, аудио интерфейс, слот для TF карты.

Для отладки и программирования рекомендуется использовать аппаратные программаторы отладчики J-LINK, J-Link Plus, J-LINK ULTRA, J-LINK ULTRA+, J-LINK PRO, ULINK2.

Отличительные особенности:

микроконтроллер AT91 SAM9X35, Atmel ARM926EJ-S™ 32-bit, 400 МГц;
256 МБ NAND Flash;
128 МБ SDRAM;
4 КБ EEPROM;
4 МБ SPI Flash;
1 отладочный интерфейс;
10/100 Мбит Ethernet;
RS-232;
RS-485;
CAN интерфейс;
3 входа GPIO и 4 выхода GPIO;
USB Host High-speed;
USB Device;
разъем для подключения LCD;
аудио интерфейс;
слот для TF карты.

Область применения:

промышленная автоматизация,
HMI панели,
системы умный дом,
станки с ЧПУ,
лифтовое оборудование,
вендинговые аппараты и др.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Embest

Опубликовано: 27.09.2013
